ระบบ LiDAR มือถือความแม่นยำสูง 4.4 กก. PM-1500 PRR100-2000kHz

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	PM-1500 ระบบ LiDAR มือถือ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	20-30 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	15 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

ช่วงการวัดสูงสุด:	1500m@60% การสะท้อนแสง	ความแม่นยำ:	5mm@50m
FoV:	75°	ความละเอียดเชิงมุม:	0.001°
ความละเอียดของกล้อง:	42.4MP	PRR:	100-2000Khz
อุณหภูมิในการทำงาน:	-40℃~60℃	อุณหภูมิในการจัดเก็บ:	-45℃~70℃
เน้น:	ระบบ LiDAR มือถือ 4.4 กก. , ระบบ LiDAR มือถือ 100Khz , LiDAR ความแม่นยำสูง 100Khz

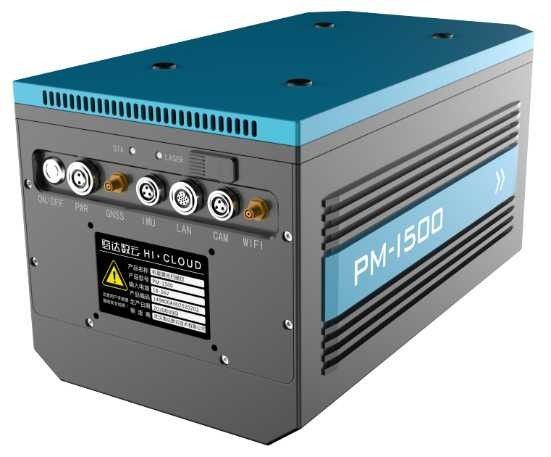

4.4 กก. 5 มม. @ 50 ม. ความแม่นยำสูง 1500m@60% ระบบ LiDAR เคลื่อนที่ระยะไกล PM-1500 พร้อมความถี่ 2 ล้านจุด/วินาที

พัฒนาขึ้นโดยอิสระโดย Wuhan Hi-Cloud Technology Co.,Ltd. ระบบ LiDAR แบบพกพาที่มีความแม่นยำสูงและระยะไกล PM-1500 รวมเอาเครื่องสแกนเลเซอร์ความแม่นยำสูง POS ที่มีความแม่นยำสูง (GPS, IMU) และเซ็นเซอร์อื่นๆ กรอบเทคโนโลยีหลักรุ่นใหม่ส่วนประกอบหลักของระบบคือเครื่องสแกนเลเซอร์พร้อมฟังก์ชันเทคโนโลยีหลายเสียงสะท้อน

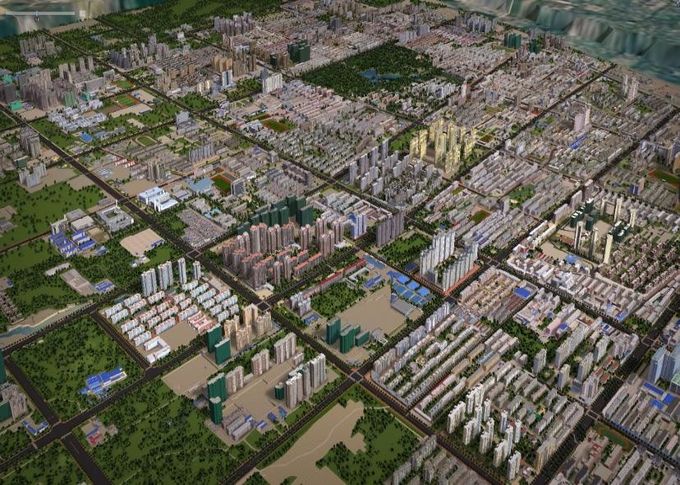

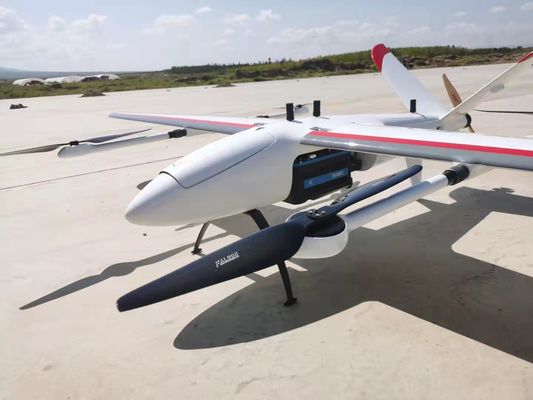

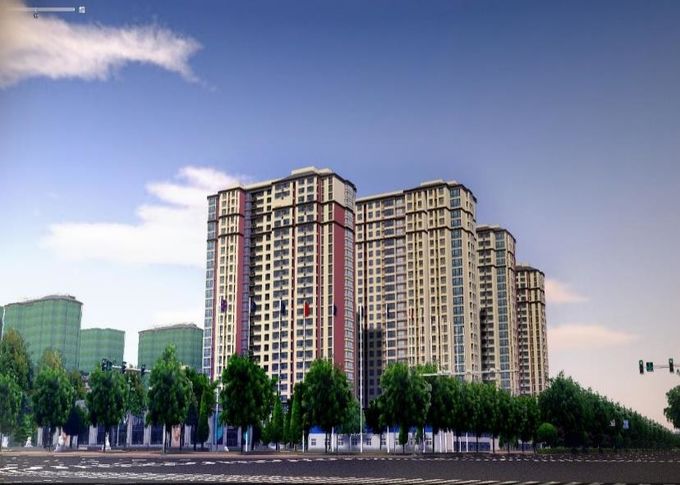

สามารถใช้กับ UAV หลายใบพัด, UAV ปีกคงที่ VTOL, เครื่องบินขนาดเล็ก และเฮลิคอปเตอร์ เพื่อรับข้อมูลบนคลาวด์ที่มีจุดเลเซอร์ที่มีความแม่นยำสูงและมีความหนาแน่นสูงบนพื้นดินบนแพลตฟอร์มเคลื่อนที่ที่บินได้เร็วสามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS ได้พร้อมกัน สร้าง DSM, DEM และ DOM อย่างรวดเร็ว และสร้างแบบจำลอง DLG และ 3D ผ่านชุดการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่ครบถ้วนระบบนี้ใช้กันอย่างแพร่หลายในการสำรวจและทำแผนที่พื้นฐานใหม่ การสร้างแบบจำลอง 3 มิติแบบดิจิทัล การสำรวจภูมิประเทศและการทำแผนที่ การสำรวจพื้นที่ การสำรวจการจราจร การตรวจสอบสายไฟ การสำรวจป่าไม้ การตรวจสอบภัยพิบัติ และสาขาอื่นๆ

ข้อกำหนดพารามิเตอร์ของระบบ LiDAR มือถือ PM-1500

รายการ	ตัวชี้วัด	พารามิเตอร์
ประสิทธิภาพของระบบ	มิติ	293×165×164mm
	ความแม่นยำแน่นอน	แนวนอน <5cm
	ความแม่นยำแน่นอน	แนวตั้ง <5cm
	น้ำหนัก	4.4กก.
	หลาย Echo	4 ครั้ง
	อุณหภูมิและความชื้น	การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85%
	อุณหภูมิและความชื้น	การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85%

รายการ	ตัวชี้วัด	พารามิเตอร์
เลเซอร์สแกนเนอร์	เวฟแบนด์	ใกล้อินฟราเรด (Class 1 )
	PRR	100-2000Khz
	ช่วงการวัดสูงสุด	1000m@20% การสะท้อนแสง
	ช่วงการวัดสูงสุด	1500m@60% การสะท้อนแสง
	ความแม่นยำของช่วง	5mm@50m
	ความละเอียดเชิงมุม	0.001°
	ความเร็วในการสแกน	40-400 สแกน/วินาที
	FoV	75°

รายการ	ตัวชี้วัด	พารามิเตอร์
กล้อง	ความละเอียดของกล้อง	42.4MP
กล้อง	ความยาวโฟกัส	28mm

รายการ	ตัวชี้วัด	พารามิเตอร์
ระบบ POS	ความแม่นยำของตำแหน่ง(หลังการประมวลผล)	แนวนอน 0.01m
		ระดับความสูง 0.02m
	ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล)	มุ่งหน้า 0.009°
		ทางลาด/ม้วน 0.05°

ข้อดีหลักของระบบ LiDAR มือถือ PM-1500

1. ความแม่นยำสูง:ความแม่นยำที่หลากหลายของระบบ LiDAR แบบเคลื่อนที่ PM-1500 สามารถเข้าถึง 5mm@50m และความแม่นยำที่ครอบคลุมของระบบดีกว่า 5 ซม. ซึ่งตรงตามสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ

2. ความถี่สูง: ระบบ LiDAR เคลื่อนที่ PM-1500 ที่มีความถี่สูงมากถึง 2 ล้านจุดต่อวินาทีสามารถติดตั้ง UAV ที่มีความเร็วในการล่องเรือที่เร็วขึ้น และรับข้อมูลมากขึ้นในเวลาเดียวกัน

3. ช่วงการวัดที่ยาว: ช่วงยาวพิเศษ 1500 เมตรช่วยให้มั่นใจได้ถึงความปลอดภัยในการใช้งานในสภาพแวดล้อมที่มีความผันผวนของภูมิประเทศขนาดใหญ่

4. ตัวเครื่องน้ำหนักเบา: น้ำหนักโดยรวมของระบบน้อยกว่า 4.4 กก.แม้ว่าคุณจะออกไปทำงานกับ UAV และอุปกรณ์เสริมอื่นๆ รถยนต์ทั่วไปก็สามารถบรรทุกได้ทั้งหมด ซึ่งสะดวกมาก

5. การบูรณาการ: โครงสร้างโดยรวมของระบบการวัดด้วยเลเซอร์ PM-1500 ในอากาศได้รับการปรับปรุงอย่างสร้างสรรค์รวมเซ็นเซอร์ต่างๆ เช่น เครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศ ฯลฯ ไว้เป็นอย่างดี น้ำหนักเบาและติดตั้งได้ง่าย

6. เทคโนโลยี Multi echo: ระบบ LiDAR มือถือ PM-1500 ใช้เทคโนโลยีเสียงสะท้อนหลายตัวสามารถรับสัญญาณสะท้อนได้ถึง 4 สัญญาณ และสามารถเจาะต้นไม้และดึงข้อมูลพื้นผิวที่แท้จริงกลับมาได้แม้ในพื้นที่ที่มีพืชพันธุ์หนาแน่น

การใช้งานจริง:

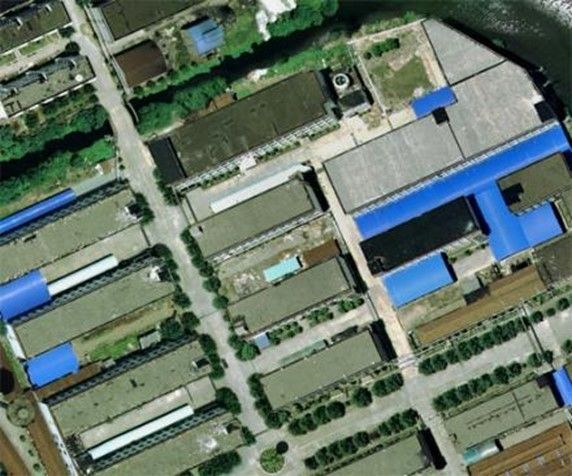

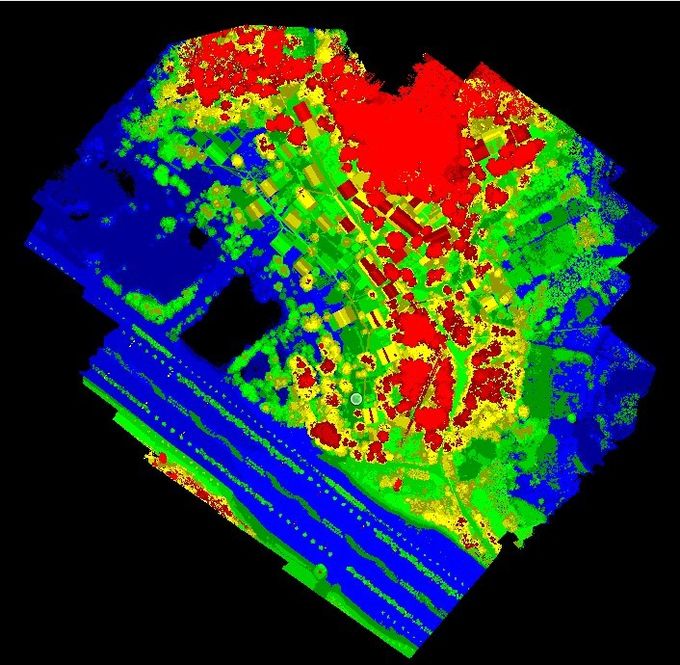

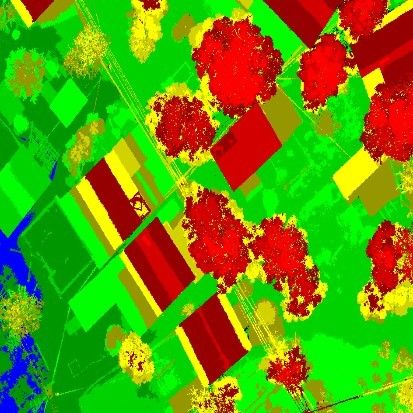

1. สำรวจภูมิประเทศโดย PM-1500
