Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 LiDAR มือถือ การทำแผนที่ ระบบ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| เวฟแบนด์: | ใกล้อินฟราเรด (Class 1 ) | PRR: | 100-2000Khz |
|---|---|---|---|
| ช่วงการวัด: | 1500m@60% | ความแม่นยำของช่วง: | 5mm @50m |
| ความละเอียดเชิงมุม: | 0.001° | FoV: | 75° |
| หลาย Echo: | 4 ครั้ง | อุณหภูมิในการทำงาน: | -40℃~60℃ |
| เน้น: | ระบบการทำแผนที่มือถือ LiDAR 4.4Kg,ระบบการทำแผนที่มือถือ LiDAR 1500m,ระบบการทำแผนที่มือถือ 1500m mms |
||
5 มม. @ 50 ม. ความแม่นยำสูง 4.4 กก. ระบบแผนที่เคลื่อนที่ LiDAR PM-1500 พร้อมระยะไกล 1500 ม. และความถี่ 2 ล้านจุด/วินาที
ระบบการทำแผนที่มือถือ PM-1500 LiDAR เป็นระบบการวัดด้วยเลเซอร์แบบพกพาที่มีความแม่นยำสูง ความถี่สูงและระยะไกลที่พัฒนาขึ้นโดยอิสระโดย Wuhan Hi-Cloud Technology Co. , Ltd. โดยผสานรวมโมดูลนำทางเฉื่อยที่มีความแม่นยำสูงและกล้องสำรวจทางอากาศส่วนประกอบหลักของระบบคือเครื่องสแกนเลเซอร์พร้อมฟังก์ชันเทคโนโลยีหลายเสียงสะท้อนสามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS ได้พร้อมกัน สร้าง DSM, DEM และ DOM อย่างรวดเร็ว และสร้างแบบจำลอง DLG และ 3D ผ่านชุดการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่ครบถ้วน

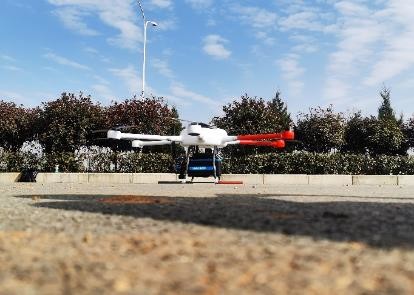

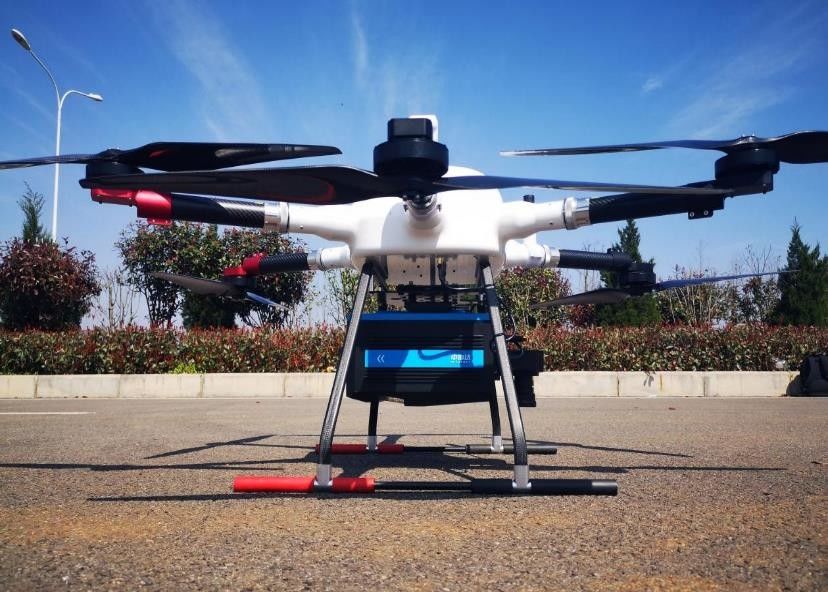

ระบบ PM-1500 สามารถใช้กับ UAV แบบหลายใบพัด, UAV ปีกคงที่ VTOL, เครื่องบินขนาดเล็ก และเฮลิคอปเตอร์ เพื่อให้ได้ข้อมูลบนคลาวด์ที่มีจุดเลเซอร์ที่มีความแม่นยำสูงและมีความหนาแน่นสูงบนพื้นดินบนแพลตฟอร์มเคลื่อนที่ที่บินได้รวดเร็ว ผสมผสานกับซอฟต์แวร์หลังการประมวลผลแบบมืออาชีพ จะมีการนำเสนอโซลูชั่นแบบบูรณาการมีการใช้กันอย่างแพร่หลายในการสำรวจและทำแผนที่พื้นฐานใหม่ การสร้างแบบจำลอง 3 มิติแบบดิจิทัล การสำรวจภูมิประเทศและการทำแผนที่ การสำรวจพื้นที่ การสำรวจการจราจร การตรวจสอบสายไฟ การสำรวจป่าไม้ การตรวจสอบภัยพิบัติ และสาขาอื่นๆ
คุณสมบัติหลักของระบบการทำแผนที่มือถือ PM-1500 LiDAR
พารามิเตอร์หลักของระบบการทำแผนที่มือถือ PM-1500 LiDAR
1. เลเซอร์สแกนเนอร์
| เวฟแบนด์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000Khz |
| ช่วงการวัดสูงสุด | 1000m@20% การสะท้อนแสง |
| 1500m@60% การสะท้อนแสง | |
| ความแม่นยำของช่วง | 5mm@50m |
| ความละเอียดเชิงมุม | 0.001° |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที |
| FoV | 75° |
2. ระบบกล้อง
| ความละเอียดของกล้อง | 42.4MP |
| ความยาวโฟกัส | 28mm |
3. ระบบ POS
| ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m |
| ระดับความสูง 0.02m | |
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.009° |
| ทางลาด/ม้วน 0.05° |
4. ประสิทธิภาพของระบบ
| มิติ | 293×165×164mm |
| ความแม่นยำแน่นอน | แนวนอน <5cm |
| แนวตั้ง <5cm | |
| น้ำหนัก | 4.4กก. |
|
หลาย Echo |
4 ครั้ง |
| อุณหภูมิและความชื้น | การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85% |
| การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85% |
โครงการแอปพลิเคชัน PM-1500 LiDAR มือถือ การทำแผนที่ ระบบ
1. โครงการสำรวจภูมิประเทศ
พื้นที่สำรวจส่วนใหญ่เป็นพื้นที่ราบเป็นลูกคลื่นเล็กๆ และมีความสูงต่างกันไม่เกิน 20 เมตรมีถนนสายหลักในพื้นที่สารวจซึ่งมีพืชพรรณเพิ่มขึ้นและพื้นที่ที่มีประชากรหนาแน่นหลายแห่ง
ข้อกำหนดด้านความแม่นยำ: ข้อกำหนดความหนาแน่นของจุดดีกว่า 16pt/m²;ข้อกำหนดด้านความแม่นยำในแนวนอน/แนวตั้ง: ≤5ซม. ตรงตามข้อกำหนดในการสำรวจภูมิประเทศและการทำแผนที่ 1:500
2. การตรวจสอบโครงการสายส่งไฟฟ้ากระแสตรง 500kV
สายที่ตรวจสอบของโครงการคือส่วนของสายส่งไฟฟ้ากระแสตรง 500kV รวมถึงเสาฐาน 3 เสาและช่วง 2 ช่วง โดยมีความยาวรวมประมาณ 0.8 กม.
ข้อกำหนด: การวิเคราะห์สถานะจุดอันตราย/การวิเคราะห์การทำนายจุดอันตราย/การวิเคราะห์เชิงปริมาณสถานะส่วนประกอบ
3. โครงการโมเดลเมือง 3 มิติ
พื้นที่สำรวจทั้งหมดประมาณ 10 ตารางกิโลเมตรจำเป็นต้องได้รับเลเซอร์พอยต์คลาวด์ดั้งเดิมและภาพเฉียงในพื้นที่สำรวจ และสร้างแบบจำลอง 3 มิติตามข้อมูลต้นฉบับที่ได้รับ
เมฆจุดเลเซอร์ที่ได้จากเทคโนโลยีการสำรวจทางอากาศ LiDAR และข้อมูลภาพดิจิทัลที่ถ่ายโดยกล้องเฉียงนั้นใช้เพื่อสร้างแบบจำลองระดับความสูงดิจิทัล (DEM) และแผนที่ดิจิทัลออร์โธโฟโต้ (DOM) และสร้างแบบจำลองภูมิประเทศในเวลาเดียวกัน โมเดล 3 มิติจะถูกสร้างขึ้นจากข้อมูลบนคลาวด์พอยต์และการวาดเส้นรับความสูงของอาคารผ่านแบบจำลอง 3 มิติ รับข้อมูลอาคารผ่านภาพถ่ายเฉียงและภาพถ่ายพื้น แล้วสร้างฐานข้อมูลข้อมูลอาคาร
