HiScan-C มือถือ LiDAR การสำรวจที่ดิน 5mm@40m ระบบตรวจสอบการเสียรูปที่แม่นยำ

150m/300/600m@90% ช่วง 200scans/s ความเร็ว 5mm@40m ความแม่นยำ HiScan-C มือถือ LiDAR ระบบ สำหรับการตรวจสอบส่วนอุโมงค์

การขนส่งทางรถไฟในเมืองได้นำความสะดวกสบายมาสู่ประชาชนเป็นอย่างมาก แต่ด้วยการเติบโตของเวลาให้บริการรถไฟ การเปลี่ยนแปลงสภาพทางธรณีวิทยาโดยรอบ ตลอดจนอิทธิพลของการก่อสร้างทางวิศวกรรมที่อยู่ติดกัน จะนำไปสู่การเสียรูปของรางอุโมงค์และความเสี่ยงด้านความปลอดภัยอย่างร้ายแรงอย่างไรก็ตาม วิธีการตรวจสอบอุโมงค์แบบเดิมมีประสิทธิภาพการตรวจสอบต่ำ ระบบอัตโนมัติในระดับต่ำ และใช้เวลาและต้นทุนแรงงานเป็นจำนวนมาก

ด้วยเทคโนโลยีการวัดแบบเคลื่อนที่ด้วยเลเซอร์ 3 มิติที่เพิ่มขึ้น ทำให้มีคุณสมบัติที่มีประสิทธิภาพสูง ไม่ต้องสัมผัส และมีความริเริ่มสามารถรับข้อมูลระบบคลาวด์แบบจุดที่มีความแม่นยำสูงและมีความหนาแน่นสูง และรับผลการตรวจสอบส่วนอุโมงค์คุณภาพสูงผ่านการประมวลผลภายในอาคารHiScan series 3D เลเซอร์ มือถือ Measuring ระบบ สามารถแก้ปัญหาข้อบกพร่องของวิธีการตรวจสอบแบบเดิมได้อย่างมีประสิทธิภาพ ทำให้การตรวจสอบอุโมงค์มีประสิทธิภาพและสะดวกยิ่งขึ้น

คุณสมบัติ

1. อุปกรณ์สำรวจและทำแผนที่ใหม่ที่พัฒนาขึ้นเองโดยระบบ HiScan-C ระบบ LiDAR แบบเคลื่อนที่ที่มีความแม่นยำสูงมีการผลิตในระดับสูง ระบบที่เสถียรและเชื่อถือได้ และข้อมูลของมันสามารถนำไปใช้อย่างกว้างขวางในการสำรวจภูมิประเทศพื้นฐานและการทำแผนที่ การสำรวจพิเศษในเมือง การจราจร สำรวจและออกแบบแผนที่อินเทอร์เน็ตสตรีทวิว เมืองดิจิทัล 3 มิติ และสาขาอื่นๆ

2. ด้วยความแม่นยำช่วงสูง 5mm@40m ระบบสามารถใช้กันอย่างแพร่หลายในด้านการใช้งานที่มีความแม่นยำสูง เช่น แผนที่มุมมองถนน การทำแผนที่ภูมิประเทศขั้นพื้นฐาน การสำรวจส่วนประกอบในเขตเทศบาลเมือง ข้อมูลการสำรวจการจราจร การสำรวจภูมิทัศน์ในเมือง เมือง 3D อัจฉริยะ/ดิจิตอล และอื่นๆ

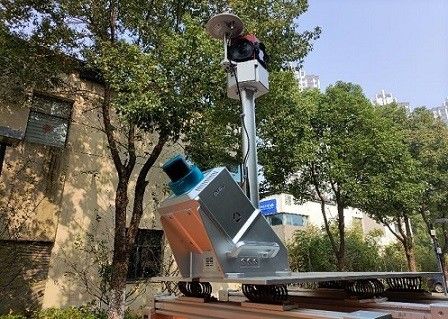

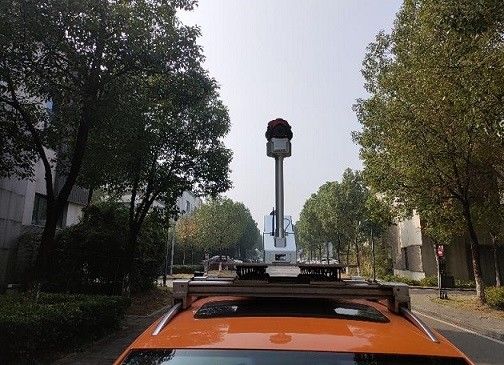

3. ระบบ LiDAR แบบเคลื่อนที่ที่มีความแม่นยำสูง HiScan-C สามารถติดตั้งได้ง่ายบนรถยนต์ เรือ หรือผู้ให้บริการมือถืออื่นๆ และมีความถี่การปล่อยเลเซอร์ระดับล้านระดับในระหว่างการเคลื่อนที่ด้วยความเร็วสูงของผู้ให้บริการ มันสามารถรวบรวมข้อมูลบนคลาวด์ที่มีความหนาแน่นสูงและฟีดกลับข้อมูลจริงของวัตถุภาคพื้นดิน

4. ระบบ LiDAR แบบพกพาที่มีความแม่นยำสูง HiScan-C รวมเซ็นเซอร์ต่างๆ เช่น โมดูลระบุตำแหน่งดาวเทียม (GNSS) หน่วยนำทางเฉื่อย (IMU) ตัวเข้ารหัสระยะทาง กล้องพาโนรามา 360° โมดูลควบคุมการประกอบ และคอมพิวเตอร์ประสิทธิภาพสูงให้บริการโซลูชั่นแบบบูรณาการเพื่อตอบสนองความต้องการของลูกค้า

พารามิเตอร์

ประเภท/รุ่น	HiScan-C SU1	HiScan-C SU2
จำนวนบูชา	1	2
การวัดช่วง	150ม./300/600ม.@90%	150ม./300/600ม.@90%
ความถี่เลเซอร์	แม็กซ์500,000 คะแนน/วินาที	แม็กซ์1,000,000 คะแนน/วินาที
ความแม่นยำของช่วง	5mm@40m	5mm@40m
ความละเอียดในการวัดเชิงมุม	0.0088°	0.0088°
ความละเอียดของกล้องพาโนรามา	30M พิกเซล	30M พิกเซล
ความแม่นยำ	5cm@100m	5cm@100m
ความเร็วในการสแกน	200สแกน/วินาที	200สแกน/วินาที
น้ำหนัก	13กก.	36กก.
