ระบบบันทึกดิจิตอลโพรบความยาว 1,000 - 1500 มม.

เส้นผ่านศูนย์กลาง Φ40 และ Φ50 มม. และโพรบความยาว 1,000 ~ 1500 มม. ของ JHD-2D Logging System

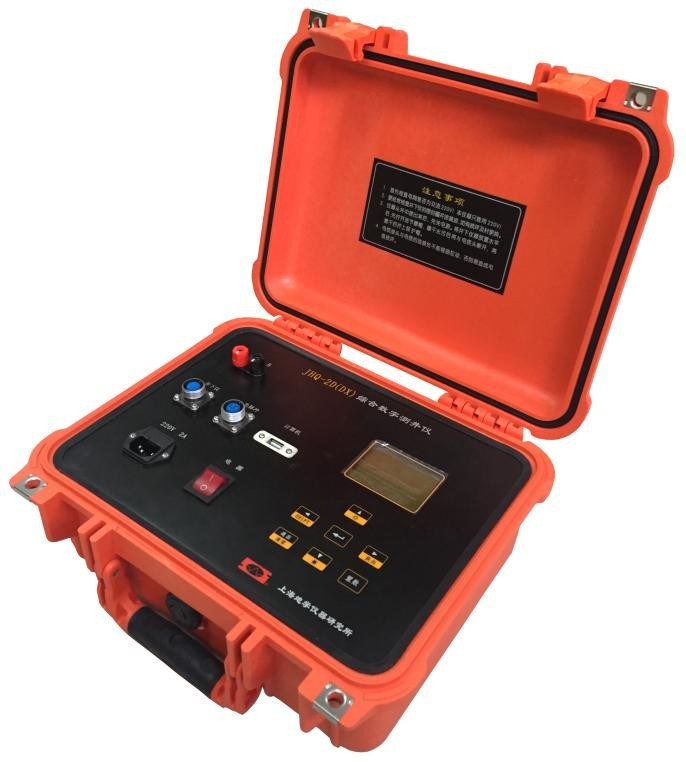

JHQ - 2D เป็นระบบบันทึกดิจิทัลที่ออกแบบมาเป็นพิเศษเพื่อความสะดวกในการทำงานภาคสนาม ซึ่งสามารถเชื่อมต่อกับท่อและบันทึกประเภทต่างๆเนื่องจากระบบนี้ใช้เทคโนโลยีขั้นสูงหลายชุด จึงปรับปรุงการใช้เครื่องมือภาคพื้นดินหนึ่งเครื่องเพื่อควบคุมโพรบบันทึกการล็อกหนักหนึ่งเครื่องให้เป็นเครื่องมือบนพื้นดินหนึ่งเครื่องซึ่งควบคุมโพรบการบันทึกแบบต่างๆ ได้ นอกจากนี้ยังรวมถึงการวัดเชิงลึก แหล่งจ่ายไฟ และอื่นๆ บน.เครื่องมือนี้มีน้ำหนักเบาและใช้งานง่ายและบำรุงรักษา ซึ่งสามารถเชื่อมต่อกับชนิดท่อได้ ซึ่งสามารถเป็นแบบไม่มีความชื้น ทนต่ออุณหภูมิ กันความชื้น และเชื่อถือได้สูง

คำอธิบาย

JHQ - ระบบบันทึกการควบคุมแบบดิจิทัลแบบบูรณาการ 2D เป็นอุปกรณ์บันทึกดิจิทัลรุ่นใหม่ ซึ่งอิงจากการสรุปการผลิตมากกว่า 20 ปีและประสบการณ์ที่ประสบความสำเร็จในการวิจัยและพัฒนาอุปกรณ์บันทึกดิจิทัล ตามแนวโน้มใหม่ระดับสากลของการพัฒนาดิจิทัลขนาดเล็ก เทคโนโลยีการตัดไม้และผสมผสานกับเงื่อนไขระดับชาติของจีนชุดอุปกรณ์นี้มีข้อดีเหนือผลิตภัณฑ์อื่นที่คล้ายคลึงกันดังต่อไปนี้:

(1) พารามิเตอร์การวัดมีขนาดใหญ่และขอบเขตกว้าง

(2) ความน่าเชื่อถือสูงและระยะเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ยาวนาน

(3) พกพาสะดวกสำหรับการขนส่งแบบเคลื่อนที่

(4) การใช้งานและการบำรุงรักษาทำได้ง่าย

เหตุผลหลักของข้อดีเหล่านี้คือการออกแบบและการพัฒนากำลังดูดซับข้อดีของผู้อื่น โดยพิจารณาถึงความต้องการที่หลากหลายของอุตสาหกรรมอย่างเต็มที่ และพิจารณาถึงความสามารถในการแข่งขันในตลาดต่างประเทศJHQ - ระบบ 2D สามารถวัดพารามิเตอร์ได้มากกว่า 20 ชนิด ครอบคลุมแร่โลหะ ถ่านหิน แหล่งน้ำมัน กัมมันตภาพรังสี อุทกวิทยา และพื้นที่อื่น ๆ ของความต้องการของผู้ใช้ที่หลากหลาย โดยมีความคุ้มค่ามาก

คุณสมบัติและประโยชน์

1. มาตรฐานและโมดูลาร์

ใน JHQ - ระบบบันทึกการควบคุมแบบดิจิทัลแบบบูรณาการ 2 มิติ ทั้งฮาร์ดแวร์และซอฟต์แวร์ ไม่ว่าจะเป็นโพรบหรือกราวด์ การวัดสัญญาณ หรือการส่งสัญญาณ ได้นำแนวคิดมาตรฐานและการออกแบบโมดูลาร์มาใช้ประโยชน์ของการทำให้เป็นมาตรฐานและความเป็นโมดูล ผลิตภัณฑ์มีความเป็นเลิศในด้านความสม่ำเสมอของผลิตภัณฑ์ ความสามารถในการบำรุงรักษา และความน่าเชื่อถือสะดวกในการใช้งานและบำรุงรักษาอุปกรณ์เสริมมีความเป็นสากล 100 เปอร์เซ็นต์และสามารถขยายได้ตลอดเวลา

2. การส่งสัญญาณดิจิตอลและการวัดใต้ดินอย่างสมบูรณ์

สัญญาณทั้งหมดจากโพรบใต้ดินจะถูกแปลงโดย A/D และส่งไปยังพื้นดินหลังจากเข้ารหัสแล้วโพรบใต้ดินเป็นการสื่อสารสองทางตามท้องถนนการวัดการส่งรหัสดิจิทัลช่วยปรับปรุงความสามารถในการป้องกันการรบกวนอย่างมาก และระบบสามารถแก้ไขรหัสข้อผิดพลาดได้ ซึ่งรับประกันคุณภาพของการส่งสัญญาณ

3. เทคโนโลยีการสุ่มตัวอย่างเพื่อให้ได้ข้อมูลการก่อตัวมากที่สุด

ระบบ JHQ-2D ใช้วิธีสุ่มตัวอย่างเพื่อรวบรวมข้อมูลการก่อตัวปริมาณการสุ่มตัวอย่างเกินจะเพิ่มขึ้นตามความเร็วในการบันทึกที่ลดลง และการสุ่มตัวอย่างมากเกินไปทำให้แน่ใจได้ว่าจำเป็นต้องมีการกรองแบบดิจิทัล เพิ่มความละเอียดเชิงพื้นที่ และข้อมูลที่เป็นประโยชน์ในการคัดกรอง

4. หัววัดใต้ดินขนาดเล็กที่มีแรงดันสูง

JHQ - หัววัด 2D มีขนาดเส้นผ่านศูนย์กลางเกือบ Φ40 และ Φ50 มม. มีลักษณะความยาว 1,000~1500 มม.โพรบทำจากสแตนเลสทนต่อแรงดันน้ำ 20 ~ 40 MPa อุณหภูมิ 70 ~ 90 ℃คำสั่งพิเศษสามารถต้านทานแรงดันน้ำ 60 MPa ทนต่ออุณหภูมิ 120 ℃

พารามิเตอร์

1. การใช้สภาพแวดล้อม:แหล่งจ่ายไฟ: 220V, 50 Hz；ใช้อุณหภูมิสิ่งแวดล้อม: -20 ℃ ~ 45 ℃； การใช้ความชื้นในสภาพแวดล้อม: 90% หรือน้อยกว่า (45 ℃)

2. ระบบการวัดความลึก: ช่วงการวัดความลึก: 0 ~ 9999.99 ม. ความละเอียดความลึก: 0.28 มม. ช่วงการวัดความเร็ว: 0 ~ 9999 ม. / ชม. สัญญาณชีพจรแสงแบบลึก: 3600 พัลส์ต่อเมตร

3. ระบบส่งสัญญาณ: สัญญาณเอาต์พุตรูด้านล่าง: การเข้ารหัสสองขั้ว； การสื่อสารกับคอมพิวเตอร์: RS232 หรือ USB； ระดับการตรวจจับสัญญาณใต้ดิน: บวกหรือลบ 0.5 V ~ บวกหรือลบ 12V

4. หาความลึกของกราฟ1:10;1:50.1:100.1:0;1, 50, 0 เป็นต้น

5. ความแม่นยำในการวาด:8 จุดต่อมิลลิเมตร (ส่วนโค้ง)；64 พิกเซลต่อตารางมิลลิเมตร (วิธีสร้างภาพ)
