40 - 300 มม. 1.5% FS ซอฟต์แวร์ควบคุม 3 Arm Caliper Probe

40~300 มม. 1.5% FS JJY-3D 3-Arm Caliper Probe ที่ควบคุมด้วยซอฟต์แวร์

คำอธิบาย

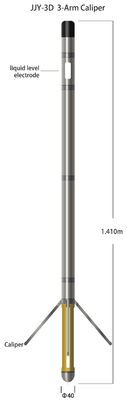

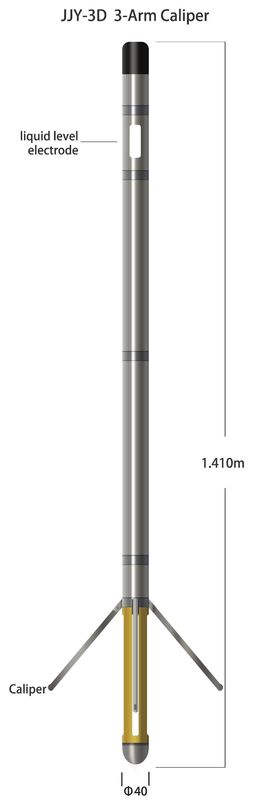

หัววัดคาลิเปอร์แบบ 3-Arm จะบันทึกล็อกขนาดเส้นผ่านศูนย์กลางของรูเจาะต่อเนื่องเดี่ยวโดยใช้แขนกลสามแขนที่สัมผัสกับผนังของรูเจาะ นอกจากนี้ยังมีอิเล็กโทรดตรวจจับระดับของเหลว วัดความลึกของระดับของเหลวในรูเจาะ ความลึกระดับของเหลวและ คาลิปเปอร์เป็นพารามิเตอร์ที่สำคัญของข้อมูลการเข้าสู่ระบบการสำรวจอุทกวิทยา

สภาพการทำงาน:ไม่มีกล่อง；ของเหลวในรูเจาะ:แห้ง น้ำหรือโคลน

คุณสมบัติและประโยชน์

1. การเปิดและปิดแขนก้ามปูของตัวขับมอเตอร์เป็นไปตามคำสั่งพื้นผิว ทำให้หัววัดวิ่งเข้าไปในรูเจาะโดยหดแขน

2. ความยาวแขนก้ามปูที่เปลี่ยนได้ง่ายและเคล็ดลับการสึกหรอ

แอปพลิเคชั่น

การประเมินความสมบูรณ์ของร็อค

การแตกหักและการแปลช่อง

การวัดเส้นผ่านศูนย์กลางรูเจาะ

การคำนวณปริมาตรของหลุมเจาะก่อนเสร็จสิ้นการเจาะ การประสาน

มักใช้ในการดำเนินการตามสมการการแก้ไขสิ่งแวดล้อมสำหรับบันทึกอื่นๆ

พารามิเตอร์

1. โหมดการวัด: แขนกลสามคู่สัมผัสกัน

2. ช่วงการวัด:40 ～ 300 mm

3. ความแม่นยำในการวัด: 1.5% FS

4. โหมดการเปิด: ควบคุมด้วยซอฟต์แวร์； มอเตอร์เป็นอวัยวะที่ทำธุรกรรม

5. สิ่งแวดล้อม: อุณหภูมิ≦85℃；ความดัน≤20MPa

6. FD-3019 คอมโพสิตอินเทอร์เฟซ (สั่งพิเศษ)

7. สัญญาณ: รหัสสองขั้ว
