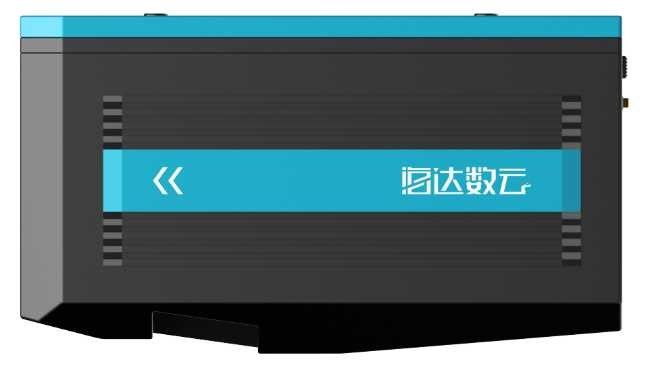

ระบบ LiDAR ทางอากาศ PM-1500 ระยะไกล 1500 เมตร

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	PM-1500 ระบบ LiDAR ในอากาศ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	20-30 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	15 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

ช่วงการวัดสูงสุด:	1500m@60% การสะท้อนแสง	เลเซอร์สแกนเนอร์ Wave Band PRR ช่วงการวัดสูงสุด ความแม่นยำ:	5mm@50m
ความเร็วในการสแกน:	40-400 สแกน/วินาที	ความละเอียดเชิงมุม:	0.001°
FoV:	75°	ความละเอียดของกล้อง:	42.4MP
เวฟแบนด์:	ใกล้อินฟราเรด (Class 1 )	น้ำหนัก:	4.4กก.
เน้น:	ระบบ LiDAR น้ำหนักเบาในอากาศ , ระบบ LiDAR ทางอากาศ 1500 ม. , ระบบทำแผนที่ทางอากาศ uav 1500 ม.

น้ำหนักเบา 4.4 กก. ระยะไกล 1500 ม. ระบบ ทางอากาศ LiDAR แบบบูรณาการสูง PM-1500 พร้อมความแม่นยำ 5mm@50m

PM-1500 ทางอากาศ LiDAR ระบบ เป็นระบบการวัดด้วยเลเซอร์แบบพกพาที่มีความแม่นยำสูงและระยะไกลที่พัฒนาขึ้นโดย Wuhan Hi-Cloud Technology Co. , Ltd. อย่างอิสระ มันสามารถนำไปใช้กับผู้ให้บริการที่แตกต่างกันเช่น UAV หลายใบพัด, VTOL ปีกคงที่ UAV, เครื่องบินเล็กและเฮลิคอปเตอร์สามารถรับข้อมูลบนคลาวด์จุดเลเซอร์ที่มีความแม่นยำสูงหนาแน่นบนพื้นดินบนแพลตฟอร์มมือถือที่บินได้เร็วเครื่องสแกนเลเซอร์ความแม่นยำสูงแบบบูรณาการ POS ความแม่นยำสูง (GPS, IMU) และเซ็นเซอร์อื่น ๆ ได้รับการสนับสนุนโดยเทคโนโลยีการซิงโครไนซ์เวลาของสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวพร้อมกันสามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS ได้พร้อมกัน สร้าง DSM, DEM และ DOM อย่างรวดเร็ว และสร้างแบบจำลอง DLG และ 3D ผ่านชุดการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่ครบถ้วน

มีการใช้กันอย่างแพร่หลายในการทำแผนที่ระดับการสำรวจ, การสร้างแบบจำลอง 3 มิติแบบดิจิทัล, การสำรวจภูมิประเทศและการทำแผนที่, การสำรวจพื้นที่, การสำรวจการจราจร, การตรวจสอบสายไฟ, การสำรวจป่าไม้, การตรวจสอบภัยพิบัติและสาขาอื่น ๆ

พารามิเตอร์โดยละเอียดของ PM-1500

รายการ	ตัวชี้วัด	พารามิเตอร์
เลเซอร์สแกนเนอร์	เวฟแบนด์	ใกล้อินฟราเรด (Class 1 )
	PRR	100-2000Khz
	ช่วงการวัดสูงสุด	1000m@20% การสะท้อนแสง
	ช่วงการวัดสูงสุด	1500m@60% การสะท้อนแสง
	ความแม่นยำของช่วง	5mm@50m
	ความละเอียดเชิงมุม	0.001°
	ความเร็วในการสแกน	40-400 สแกน/วินาที
	FoV	75°
กล้อง	ความละเอียดของกล้อง	42.4MP
กล้อง	ความยาวโฟกัส	28mm
ระบบ POS	ความแม่นยำของตำแหน่ง(หลังการประมวลผล)	แนวนอน 0.01m
	ความแม่นยำของตำแหน่ง(หลังการประมวลผล)	ระดับความสูง 0.02m
	ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล)	มุ่งหน้า 0.009°
	ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล)	ทางลาด/ม้วน 0.05°
ประสิทธิภาพของระบบ	มิติ	293×165×164mm
	ความแม่นยำแน่นอน	แนวนอน <5cm
	ความแม่นยำแน่นอน	แนวตั้ง <5cm
	น้ำหนัก	4.4กก.
	หลาย Echo	4 ครั้ง
	อุณหภูมิและความชื้น	การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85%
	อุณหภูมิและความชื้น	การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85%

ข้อดีของระบบ PM-1500

1. โครงสร้างโดยรวมของระบบการวัดด้วยเลเซอร์ PM-1500 ในอากาศได้รับการปรับปรุงอย่างสร้างสรรค์รวมเซ็นเซอร์ต่างๆ เช่น เครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศ ฯลฯ ไว้เป็นอย่างดี น้ำหนักเบาและติดตั้งได้ง่ายเหมาะสำหรับหลายแพลตฟอร์มเช่น VTOL ปีกคงที่ UAV, หลายใบพัด UAV และเฮลิคอปเตอร์

2. น้ำหนักรวมของระบบน้อยกว่า 4.4 กก.หนึ่งคนสามารถบรรทุกได้ง่ายไม่ว่าจะโดยเครื่องบินหรือรถไฟความเร็วสูงแม้ว่าคุณจะออกไปทำงานกับ UAV และอุปกรณ์เสริมอื่นๆ รถยนต์ทั่วไปก็สามารถบรรทุกได้ทั้งหมด ซึ่งสะดวกมาก

3. ช่วงยาวพิเศษ 1500 เมตรช่วยให้มั่นใจได้ถึงความปลอดภัยในการใช้งานในสภาพแวดล้อมที่มีความผันผวนของภูมิประเทศขนาดใหญ่ในเวลาเดียวกัน ระยะไกลพิเศษช่วยให้ระบบสามารถบรรทุกแพลตฟอร์มการบินด้วยระดับความสูงของเที่ยวบินที่สูงขึ้นและความเร็วที่เร็วขึ้น ตั้งค่าสายพานการบินที่กว้างขึ้น และรวบรวมข้อมูล point cloud มากขึ้นในเวลาเดียวกัน ซึ่งช่วยปรับปรุงประสิทธิภาพการรับ point cloud ได้อย่างมาก .

4. ความถี่ที่สูงมากเป็นพิเศษถึง 2 ล้านจุดต่อวินาทีทำให้ข้อมูลจุดบนคลาวด์ละเอียดยิ่งขึ้นและสามารถสะท้อนถึงธรณีสัณฐานของพื้นที่สำรวจได้อย่างแท้จริงมากกว่าการปรับพิกัดของวัตถุภาคพื้นดินนอกจากนี้ อุปกรณ์ LiDAR ความถี่สูงสามารถติดตั้ง UAV ได้ด้วยความเร็วที่เร็วกว่า และรับข้อมูลได้มากขึ้นในเวลาเดียวกัน

5. ความแม่นยำสูงเป็นความต้องการหลักในด้านการสำรวจและการทำแผนที่ความแม่นยำที่หลากหลายของระบบการวัดด้วยเลเซอร์ PM-1500 ในอากาศสามารถเข้าถึง 5 มม. ที่ 50 ม. และความแม่นยำที่ครอบคลุมของระบบนั้นดีกว่า 5 ซม. ซึ่งตรงตามสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ

6. ระบบการวัดด้วยเลเซอร์ PM-1500 ในอากาศใช้เทคโนโลยีเสียงสะท้อนหลายตัวเซ็นเซอร์สแกนด้วยเลเซอร์ในระบบจะปล่อยคลื่นเลเซอร์เพื่อเจาะช่องว่างพืชและไปถึงพื้นดิน เพื่อให้ได้ข้อมูลภูมิประเทศภายใต้พืชพันธุ์ระบบสามารถรับสัญญาณเอคโค่ได้มากถึง 4 สัญญาณ และสามารถเจาะต้นไม้และดึงข้อมูลพื้นผิวที่แท้จริงกลับมาได้แม้ในพื้นที่ที่มีพืชพันธุ์หนาแน่น

7. PM-1500 เป็นระบบเรือธง LiDAR ที่มีความแม่นยำสูงในอากาศรุ่นใหม่ซึ่งพัฒนาโดย Hi-Cloud อย่างอิสระมีลักษณะเฉพาะช่วงระยะไกล ความถี่จุดสูง ความแม่นยำสูง ประสิทธิภาพโดยรวมที่เสถียร ราคายุติธรรมและใจกว้าง และคุ้มราคาสุดๆ

โครงการประยุกต์ปฏิบัติ PM-1500

1. โครงการโมเดลเมือง 3 มิติ

ภาพรวม : พื้นที่สำรวจทั้งหมดประมาณ 10 ตารางกิโลเมตรจำเป็นต้องได้รับเลเซอร์พอยต์คลาวด์ดั้งเดิมและภาพเฉียงในพื้นที่สำรวจ และสร้างแบบจำลอง 3 มิติตามข้อมูลต้นฉบับที่ได้รับ

ข้อกำหนด: เมฆเลเซอร์พอยต์ที่ได้รับจากเทคโนโลยีการสำรวจทางอากาศ LiDAR และข้อมูลภาพดิจิทัลที่ถ่ายโดยกล้องเฉียง ถูกนำมาใช้เพื่อสร้างแบบจำลองระดับความสูงดิจิทัล (DEM) และแผนที่ดิจิทัลออร์โธโฟโต้ (DOM) และสร้างแบบจำลองภูมิประเทศในเวลาเดียวกัน โมเดล 3 มิติจะถูกสร้างขึ้นจากข้อมูลบนคลาวด์พอยต์และการวาดเส้น

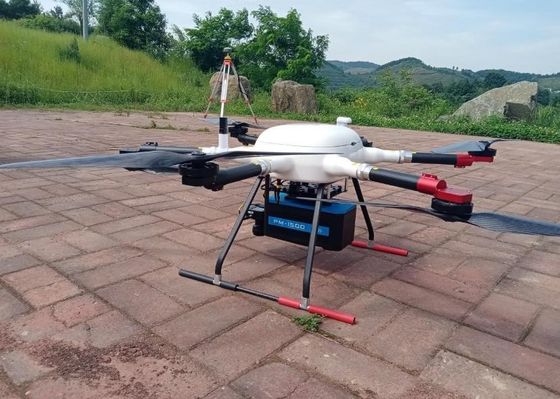

วิธีแก้ไข: โปรเจ็กต์ใช้ PM-1500 LiDAR ที่ UAV ขนส่งมาเพื่อการวัดจุดบินขึ้นและลงจอดจะต้องอยู่ในตำแหน่งที่มีวิสัยทัศน์กว้างไกลและอยู่ในระดับความสูงให้มากที่สุด
