Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 ระบบ LiDAR ที่มีความแม่นยำสูงในอากาศ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| เวฟแบนด์: | ใกล้อินฟราเรด (Class 1 ) | PRR: | 100-2000Khz |
|---|---|---|---|
| พิสัย: | 1500m@60% การสะท้อนแสง | ความแม่นยำของช่วง: | 5mm@50m |
| ความละเอียดเชิงมุม: | 0.001° | FoV: | 75° |
| น้ำหนัก: | 4.4กก. | มิติ: | 293×165×164mm |
| เน้น: | โดรนสแกนไลดาร์ทางอากาศของโดรน,ไลดาร์สแกนด้วยเลเซอร์ในอากาศ 100Khz,ระบบ Lidar ทางอากาศสำหรับโดรน |
||
100-2000Khz PRR 1500m@60% ช่วง 5mm@50m ความแม่นยำ PM-1500 ทางอากาศ LiDAR ระบบ พร้อมความละเอียดเชิงมุม 0.001° 75° FoV

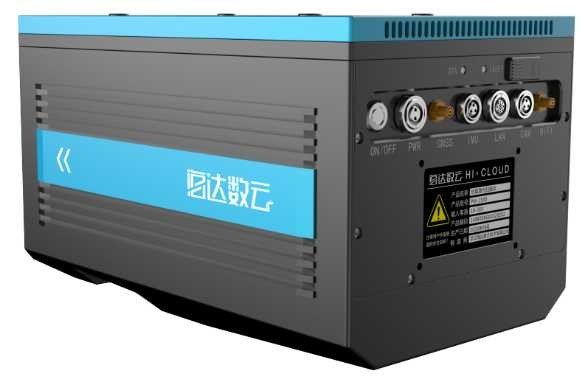

ระบบ LiDAR ทางอากาศที่มีความแม่นยำสูง PM-1500 อิงจากเฟรมเวิร์กเทคโนโลยีหลักรุ่นใหม่จาก Wuhan Hi-Cloud Technology Co.,Ltd.เป็น LiDAR ทางอากาศที่เพิ่งเปิดตัวใหม่ซึ่งมีความถี่จุดสูง ความถี่ในการสแกนสูง ความแม่นยำสูงและบูรณาการอย่างแน่นหนาองค์ประกอบหลักของระบบคือเครื่องสแกนเลเซอร์พร้อมฟังก์ชันเทคโนโลยี multi-echo ซึ่ง Hi-Cloud พัฒนาขึ้นอย่างอิสระรวมโมดูลต่างๆ เช่น โมดูลนำทางเฉื่อยที่มีความแม่นยำสูงและกล้องสำรวจทางอากาศเหมาะสำหรับสายการบินต่างๆ เช่น VTOL fixed wing UAV, multi rotor UAV และเฮลิคอปเตอร์เมื่อรวมกับซอฟต์แวร์หลังการประมวลผลแบบมืออาชีพ โซลูชันแบบ "ครบวงจร" จะถูกนำเสนอให้กับลูกค้าเพื่อแก้ปัญหาและเติมเต็มงานมีการใช้กันอย่างแพร่หลายในการทำแผนที่ระดับการสำรวจ การสำรวจภูมิประเทศและการทำแผนที่ การสำรวจพื้นที่ การสำรวจการจราจร การตรวจสอบสายไฟ การสำรวจป่าไม้ การตรวจสอบภัยพิบัติ และสาขาอื่นๆ
ข้อมูลจำเพาะ
PM1500 ระบบ LiDAR ที่มีความแม่นยำสูงในอากาศ
| รายการ | พารามิเตอร์ | |
| เลเซอร์สแกนเนอร์ | ความยาวคลื่นเลเซอร์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000kHz | |
| การวัดสูงสุด พิสัย |
1500m@60% การสะท้อนแสง 1000m@20% การสะท้อนแสง |
|
| ความแม่นยำของช่วง | 5mm@50m | |
| ความละเอียดเชิงมุม | 0.001° | |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที | |
| FoV | 75° | |
| กล้อง | ปณิธาน | 42.4M พิกเซล |
| ความยาวโฟกัส | 28mm | |
| POS (หลังการประมวลผล) | ความแม่นยำของตำแหน่ง | แนวนอน 0.01m |
| ระดับความสูง0.02m | ||
| ความแม่นยำในการปฐมนิเทศ | มุ่งหน้า 0.009° | |
| ทางลาด/ม้วน 0.05° | ||
| ประสิทธิภาพของระบบ | มิติ | 293×165×164mm |
| แอบโซลูท | แนวนอน ≤5cm | |
| ความแม่นยำ | แนวตั้ง ≤5cm | |
| น้ำหนัก | 4.4 กก. | |
| เทคโนโลยีหลายเสียงสะท้อน | 4 ครั้ง | |
| อุณหภูมิ/ความชื้น | การทำงาน:-40 °C ~ 60 °C ความชื้น 85% |
|
| การจัดเก็บ: -45°C ~ 70°C ความชื้น 85% |
||
ข้อดีของระบบ
โครงการสมัคร
1. การตรวจสอบสายส่งไฟฟ้ากระแสตรง 500kV
สายที่ตรวจสอบของโครงการคือส่วนของสายส่งไฟฟ้ากระแสตรง 500kV รวมถึงเสาฐาน 3 เสาและช่วง 2 ช่วง โดยมีความยาวรวมประมาณ 0.8 กม.
สายส่งในส่วนนี้ใช้ไฟฟ้า โดยมีภูมิประเทศเป็นลูกคลื่น พื้นที่ครอบคลุมพันธุ์ไม้ ประเภทของธรณีสัณฐานที่อุดมสมบูรณ์ การข้ามผ่านที่ดีระหว่างหอคอย และถนนที่สามารถเข้าถึงได้ด้านล่างหอคอย
ข้อกำหนดของโครงการ: การวิเคราะห์สถานะจุดอันตราย/การวิเคราะห์การทำนายจุดอันตราย/การวิเคราะห์เชิงปริมาณสถานะส่วนประกอบ
ระบบ LiDAR ทางอากาศที่มีความแม่นยำสูง PM-1500 ใช้สำหรับเก็บข้อมูลDSM/DEM จะถูกสร้างขึ้นอย่างรวดเร็วสำหรับการผลิตโมเดล DLG และ 3D
2. การสำรวจภูมิประเทศ
พื้นที่สำรวจส่วนใหญ่เป็นพื้นที่ราบเป็นลูกคลื่นเล็กๆ และมีความสูงต่างกันไม่เกิน 20 เมตรมีถนนสายหลักในพื้นที่สารวจซึ่งมีพืชพรรณเพิ่มขึ้นและพื้นที่ที่มีประชากรหนาแน่นหลายแห่ง
ข้อกำหนดด้านความแม่นยำ: 1) ความต้องการความหนาแน่นของจุดดีกว่า 16pt/m²;2) ข้อกำหนดด้านความแม่นยำในแนวนอน/แนวตั้ง: ≤5ซม. ตรงตามข้อกำหนดในการสำรวจภูมิประเทศและการทำแผนที่ 1:500
ความยากลำบากของโครงการ:
1) ภูมิประเทศที่ซับซ้อน: พื้นที่สำรวจมีพืชพันธุ์หนาแน่น การสํารวจและการทำแผนที่แบบดั้งเดิมไม่สามารถรับข้อมูลระดับความสูงที่แม่นยำในพื้นที่สำรวจได้อย่างมีประสิทธิภาพ
2) เวลาที่จำกัด: ใช้เวลา 3 วันในการเก็บรวบรวมข้อมูลและส่งออกข้อมูลผลลัพธ์ของพื้นที่สำรวจ
3) การขนส่งที่ยากลำบาก: สภาพถนนในพื้นที่สำรวจมีความซับซ้อนและการขนส่งอุปกรณ์สำรวจและทำแผนที่แบบดั้งเดิมนั้นใช้เวลานานและลำบาก
4) การแพร่ระบาด: มีชาวบ้านจำนวนมากในหมู่บ้าน และการจัดการควบคุมการปิดอย่างเข้มงวดระหว่างการระบาดทำให้เกิดความท้าทายบางประการในการรวบรวมข้อมูลภาคสนาม
เครื่องมือและอุปกรณ์หลักที่ลงทุนในโครงการนี้คือระบบ LiDAR ทางอากาศ Hi-Cloud PM-1500, แพลตฟอร์ม UAV แบบหลายใบพัด L150, เครื่องรับ Hi-Target IRTK2 และรถออฟโรดในเมือง
3. โครงการโมเดลเมือง 3 มิติ
พื้นที่สำรวจทั้งหมดประมาณ 10 ตารางกิโลเมตรจำเป็นต้องได้รับเลเซอร์พอยต์คลาวด์ดั้งเดิมและภาพเฉียงในพื้นที่สำรวจ และสร้างแบบจำลอง 3 มิติตามข้อมูลต้นฉบับที่ได้รับ
เมฆจุดเลเซอร์ที่ได้จากเทคโนโลยีการสำรวจทางอากาศ LiDAR และข้อมูลภาพดิจิทัลที่ถ่ายโดยกล้องเฉียงนั้นใช้เพื่อสร้างแบบจำลองระดับความสูงดิจิทัล (DEM) และแผนที่ดิจิทัลออร์โธโฟโต้ (DOM) และสร้างแบบจำลองภูมิประเทศในเวลาเดียวกัน โมเดล 3 มิติจะถูกสร้างขึ้นจากข้อมูลบนคลาวด์พอยต์และการวาดเส้น
รับความสูงของอาคารผ่านแบบจำลอง 3 มิติ รับข้อมูลอาคารผ่านภาพถ่ายเฉียงและภาพถ่ายพื้น แล้วสร้างฐานข้อมูลข้อมูลอาคาร
โปรเจ็กต์นี้ใช้ PM-1500 LiDAR ที่บรรทุกโดย UAV สำหรับการวัดจุดบินขึ้นและลงจอดจะต้องอยู่ในตำแหน่งที่มีวิสัยทัศน์กว้างไกลและอยู่ในระดับความสูงให้มากที่สุด
