Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | ARS-200 ระบบ LiDAR ทางอากาศ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10 ชุด/เดือน |
| ช่วงการวัด:: | 3~330m | ความแม่นยำของช่วง: | 15mm @150m |
|---|---|---|---|
| FoV:: | โหมดอากาศ 60 ° ~ 90 ° | ความถี่ในการสแกน:: | 10~100 สแกน/วินาที |
| ความละเอียดเชิงมุม:: | 0.001° | น้ำหนัก:: | 2.5กก. |
| เน้น: | ระบบ LiDAR ทางอากาศ 330 ม.,ระบบ LiDAR ทางอากาศ 2.5 กก.,ระบบสแกน LiDAR 2.5 กก |
||

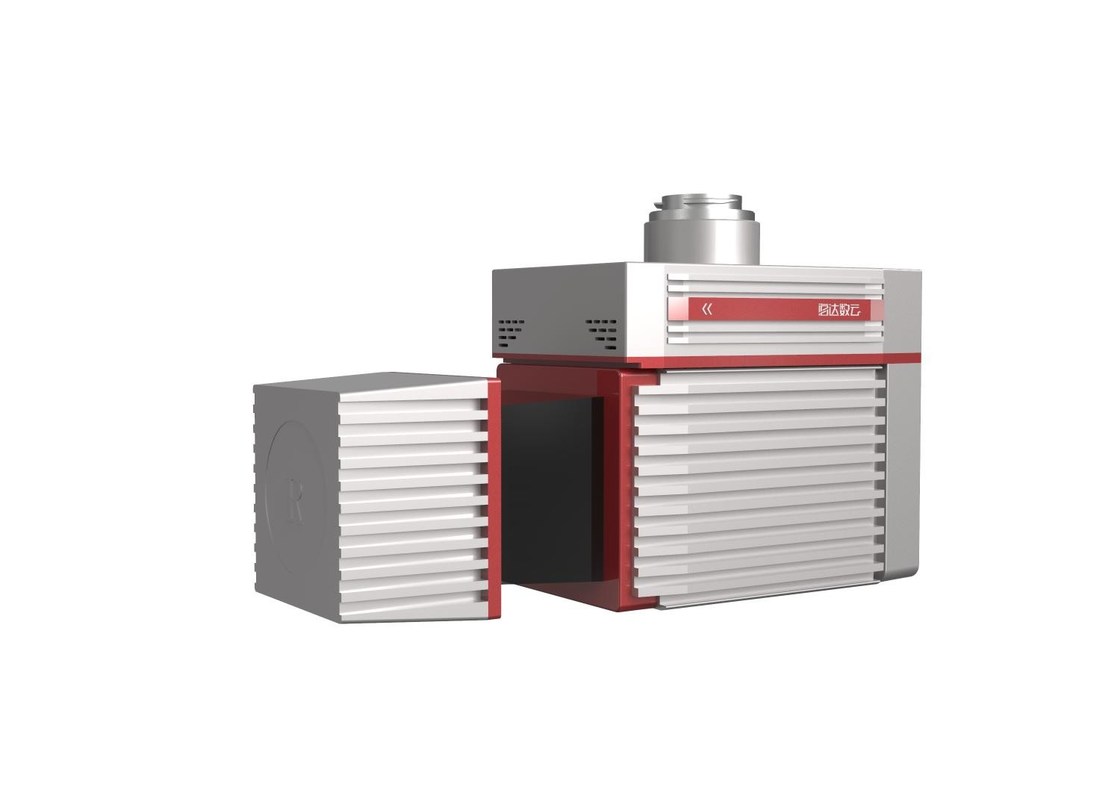

ARS-200 2.5 กก. ระบบ LiDAR ในอากาศที่มีน้ำหนักเบาในตัวพร้อมช่วงการวัด 330 ม. และความแม่นยำของช่วง 15 มม. ที่ 150 ม.
ระบบ LiDAR น้ำหนักเบา ARS-200 ในอากาศเป็นระบบที่ใช้ Riegl LiDAR ซึ่งพัฒนาและสร้างโดย Hi-Cloud ระบบ LiDAR ทางอากาศ ARS-200 ใช้แพลตฟอร์ม UAV แบบหลายใบพัดเป็นพาหะ โดยผสานรวมเครื่องสแกนเลเซอร์ความแม่นยำสูง กล้อง HD, GPS, IMU และเซ็นเซอร์อื่นๆ เข้าด้วยกัน และรับคลาวด์พอยต์เลเซอร์ 3 มิติ ข้อมูลตำแหน่งและทัศนคติ และข้อมูลภาพพร้อมกัน การสนับสนุนเทคโนโลยีการซิงโครไนซ์เวลาทรัพย์สินทางปัญญาอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวแบบบูรณาการ
คุณสมบัติหลัก:
ข้อมูลจำเพาะ
ARS200 ระบบ LiDAR ทางอากาศ
| รายการ | ตัวบ่งชี้ | พารามิเตอร์ |
| ประสิทธิภาพของระบบ | ความแม่นยำแน่นอน |
แนวนอน <5cm แนวตั้ง <5cm |
| น้ำหนัก | 2.5กก. | |
| พื้นที่จัดเก็บ | 256GB SSD | |
| อุณหภูมิในการทำงาน | -10℃~+40℃ | |
| สภาพแวดล้อมการจัดเก็บ | -20℃~+50℃ ความชื้น < 85% |
|
| คลาสเลเซอร์ | ชั้น1 (ตาปลอดภัย) |
|
| เลเซอร์สแกนเนอร์ | ช่วงการวัดสูงสุด | 330m @ 80% 290m @ 60% |
| ช่วงการวัดขั้นต่ำ | 3m | |
| ความแม่นยำของช่วง | 15mm @150m | |
| ความแม่นยำในการทำซ้ำ | 10mm @150m | |
| แม็กซ์ความถี่จุดที่มีประสิทธิภาพ | 100000 คะแนน/วินาที | |
| จำนวนเสียงสะท้อนที่ได้รับสูงสุด | 5 | |
| FoV(เลือกได้) | 0~360° โหมดอากาศ 60 ° ~ 90 ° |
|
| ความถี่ในการสแกน (เลือกได้) | 10~100 สแกน/วินาที | |
| ความละเอียดเชิงมุม | 0.001° | |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m ระดับความสูง 0.02m |
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.012° ทางลาด/ม้วน 0.05° |
|
| ระบบกล้อง | ความละเอียดของกล้อง | ≥24MP |
| น้ำหนักกล้อง | <500g |
ภาพรวมโครงการ : สายหลักของโครงการยาวประมาณ 8 กม.พื้นที่สำรวจส่วนใหญ่เป็นภูมิประเทศที่เป็นภูเขา มีความสูงเฉลี่ย 600 เมตรแม่น้ำไหลผ่านพื้นที่สารวจและระดับความสูงลดลงในบางพื้นที่มีขนาดใหญ่พืชพรรณในพื้นที่สำรวจมีความเขียวชอุ่ม ส่วนใหญ่เป็นป่าใบกว้างที่เขียวชอุ่มตลอดปีและเป็นไม้พุ่มเตี้ย
ข้อกำหนดของโครงการ: งานหลักของโครงการคือการสำรวจ LiDAR ในอากาศและการประมวลผลแบบชี้บนคลาวด์ของบางส่วนของทางหลวงความคลาดเคลื่อนกำลังสองเฉลี่ยของระดับความสูงของจุดยอดต้องน้อยกว่า 15 ซม.
ความยากลำบากของโครงการ: การสำรวจและทำแผนที่แบบดั้งเดิมนั้นอันตรายกว่าเนื่องจากการจราจรบนทางหลวงเป็นเรื่องยากสำหรับเครื่องรับ GNSS ที่จะรับสัญญาณดาวเทียมเนื่องจากมีพืชพันธุ์หนาแน่นและระดับความสูงลดลงอย่างมากในพื้นที่สำรวจ
โครงการนี้ใช้ระบบ LiDAR ทางอากาศ ARS-200หลังจากการคำนวณวิถี point cloud และกระบวนการประมวลผลข้อมูลอื่นๆ ผลลัพธ์ของ point cloud จะเป็นดังนี้:
