Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | ARS-1000 ระบบ LiDAR ทางอากาศ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 5 ชุด/เดือน |
| ช่วงการวัดสูงสุด: | 920m@60% | ช่วงการวัดขั้นต่ำ: | 5m |
|---|---|---|---|
| ความแม่นยำของช่วง: | 15mm@150m | FoV (โหมดอากาศ): | 60°~90° |
| ความละเอียดเชิงมุม: | 0.001° | น้ำหนัก: | 4.5กก. |
| เน้น: | ระบบ LiDAR ทางอากาศ 920 เมตร,ระบบ LiDAR ทางอากาศ Class1,เครื่องสแกนเลเซอร์ในอากาศ 920 เมตร |
||

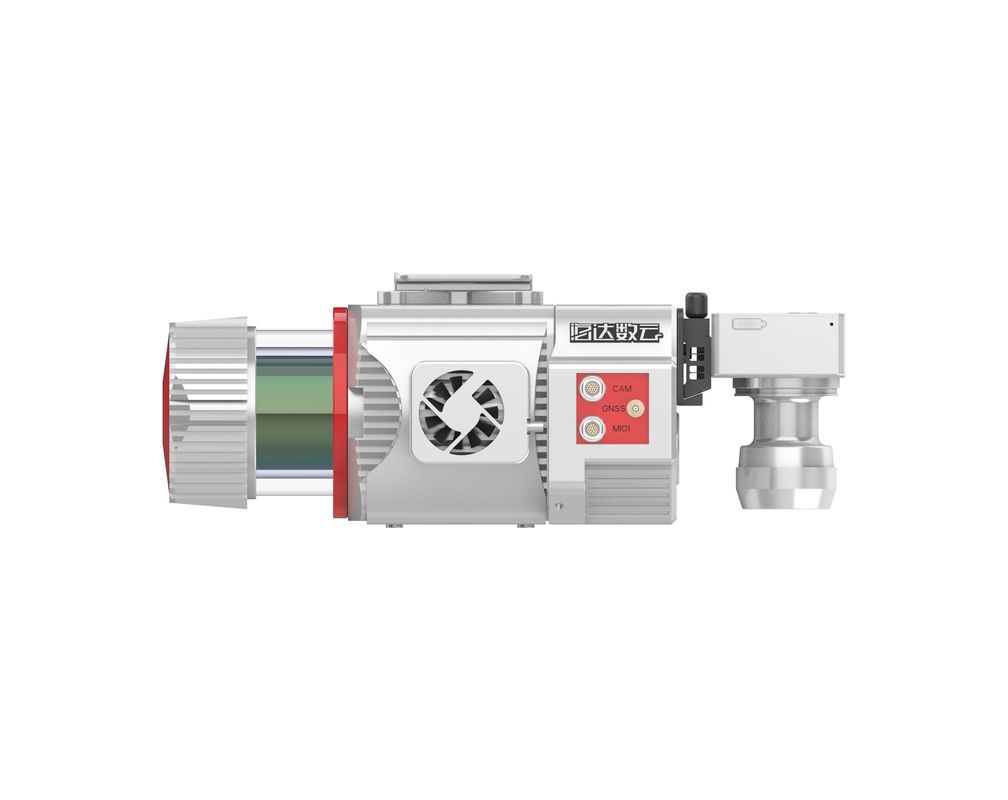

920m ช่วงหลายแพลตฟอร์มระบบ LiDAR ทางอากาศ ARS-1000 พร้อมฟังก์ชั่นการตรวจสอบแบบเรียลไทม์
ระบบ LiDAR ทางอากาศ ARS-1000 เป็นระบบที่ใช้ Riegl LiDAR ซึ่งพัฒนาและสร้างโดย Wuhan Hi-Cloud Technology Co.,Ltd.รวมเซ็นเซอร์ต่างๆ เช่น เลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บได้รับการสนับสนุนโดยเทคโนโลยีการซิงโครไนซ์เวลาของทรัพย์สินทางปัญญาอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวแบบบูรณาการ ทำให้ได้รับคลาวด์พอยต์เลเซอร์ 3 มิติ ข้อมูล POS และข้อมูลภาพพร้อมกันมีการใช้กันอย่างแพร่หลายในการทำแผนที่ฉุกเฉิน, การทำแผนที่ภูมิประเทศ, การตรวจสอบสายไฟ, การสำรวจทางหลวง, การสำรวจแนวปะการังชายฝั่ง, การคำนวณการขุดและการเติม, การสำรวจทางโบราณคดีและการทำแผนที่และสาขาอื่น ๆ
ข้อมูลจำเพาะระบบ LiDAR ของอากาศ ARS-1000
| รายการ | ตัวบ่งชี้ | พารามิเตอร์ |
| ประสิทธิภาพของระบบ | ความแม่นยำแน่นอน |
แนวนอน <5cm แนวตั้ง <5cm |
| น้ำหนัก | 4.5กก. | |
| พื้นที่จัดเก็บ | 1TB SSD | |
| แรงดันไฟฟ้าขาเข้า | 20~30V | |
| การใช้พลังงาน | <75W | |
| อุณหภูมิในการทำงาน | -10℃~+40℃ | |
| สภาพแวดล้อมการจัดเก็บ | -20℃~+50℃ ความชื้น < 85% |
|
| คลาสเลเซอร์ | ชั้น1 (ตาปลอดภัย) |
|
| เลเซอร์สแกนเนอร์ | ช่วงการวัดสูงสุด | 920m @ 60% |
| ช่วงการวัดขั้นต่ำ | 5m | |
| ความแม่นยำของช่วง | 15mm @150m | |
| ความแม่นยำในการทำซ้ำ | 10mm @150m | |
| แม็กซ์ความถี่จุดที่มีประสิทธิภาพ | 500,000 คะแนน/วินาที | |
| เลเซอร์เกียร์สำหรับการปรับ | 6 ระดับ | |
| จำนวนเสียงสะท้อนที่ได้รับสูงสุด | 4~15 | |
| FoV(เลือกได้) | 0 ~ 330 ° โหมดอากาศ 60 ° ~ 90 ° |
|
| ความถี่ในการสแกน (เลือกได้) | 10~200 สแกน/วินาที | |
| ความละเอียดเชิงมุม | 0.001° | |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m ระดับความสูง 0.02m |
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | หัวเรื่อง 0.010° ทางลาด/ม้วน 0.05° |
|
| ระบบกล้อง | ความละเอียดของกล้อง | ≥42.4MP |
| น้ำหนักกล้อง | <500g |
คุณสมบัติหลัก
1.ระบบ LiDAR ทางอากาศ ARS-1000 ใช้สถาปัตยกรรมแพลตฟอร์มฮาร์ดแวร์แบบบูรณาการ ซึ่งรวมเอาเซ็นเซอร์สแกนเลเซอร์ 3 มิติ ระบบนำทางเฉื่อย และ GPS ไว้ในสถาปัตยกรรมแพลตฟอร์ม ช่วยลดขั้นตอนในการประกอบเซ็นเซอร์แต่ละตัวในไซต์
2. ระบบใช้แพลตฟอร์มฝังตัวแบบใหม่ ซึ่งทำให้การควบคุมระบบและการจัดเก็บข้อมูลสะดวกและรวดเร็วยิ่งขึ้นแพลตฟอร์มแบบบูรณาการที่ฝังตัวทำให้ระบบมีประสิทธิภาพและเสถียรยิ่งขึ้น และปรับปรุงความแม่นยำของระบบ
3. ระบบติดตั้งสถานีวิทยุรับส่งข้อมูลทางไกลและความเร็วสูงสามารถเลือกระยะการส่งที่แตกต่างกันได้ตามความต้องการของโครงการภายใต้เงื่อนไขของการเชื่อมต่อปกติ อัตราจะคงที่และการส่งจะราบรื่น

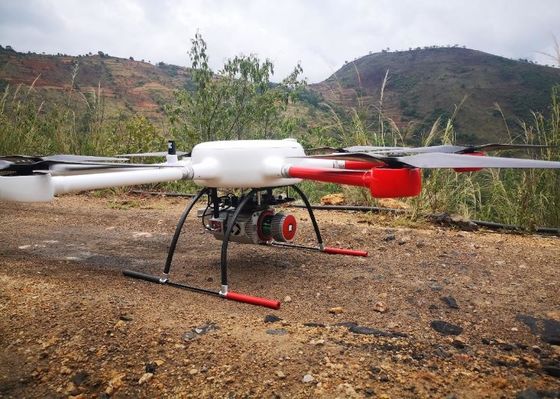

4. ปริมาณที่น้อยลงและการผสานรวมแบบบูรณาการช่วยให้อุปกรณ์สามารถปรับให้เข้ากับแพลตฟอร์มผู้ให้บริการต่างๆ เช่น UAV แบบหลายใบพัดและ UAV แบบปีกคงที่ VTOLนอกจากนี้ ยังปรับให้เข้ากับโหมดการทำงานต่างๆ เช่น การติดตั้งในรถยนต์และกระเป๋าเป้
5. การวัดทางไกลช่วยเพิ่มประสิทธิภาพในการได้มาของ LiDAR อย่างมากภายใต้สภาวะสะท้อนแสง 60% ของวัตถุบนพื้น อุปกรณ์สามารถมีช่วงการวัดสูงสุด 920 เมตร
โครงการสมัคร
โครงการสำรวจทางหลวง
ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน พืชพรรณเขียวชอุ่ม และความสูงต่างกันมากต้องวัดทางหลวงสองสายโดยมีความยาวรวมประมาณ 60 กม.
รับผิดชอบการวัดส่วนแนวตั้งและแนวนอน 100 เมตร (แบนด์วิดท์ 200 เมตร) ทั้งสองด้านของเส้นกลางของถนนตามมาตรฐานที่เกี่ยวข้อง ข้อกำหนดทางเทคนิค และขั้นตอน และผลลัพธ์ผลลัพธ์ต้องเป็นไปตามข้อ 1 :500 ข้อกำหนดในการแมป
เนื่องจากภูเขาสูง ถนนขรุขระ พืชพรรณเขียวชอุ่ม และการจราจรหนาแน่นบนทางหลวง การสำรวจภาคสนามจึงเป็นสิ่งที่อันตราย

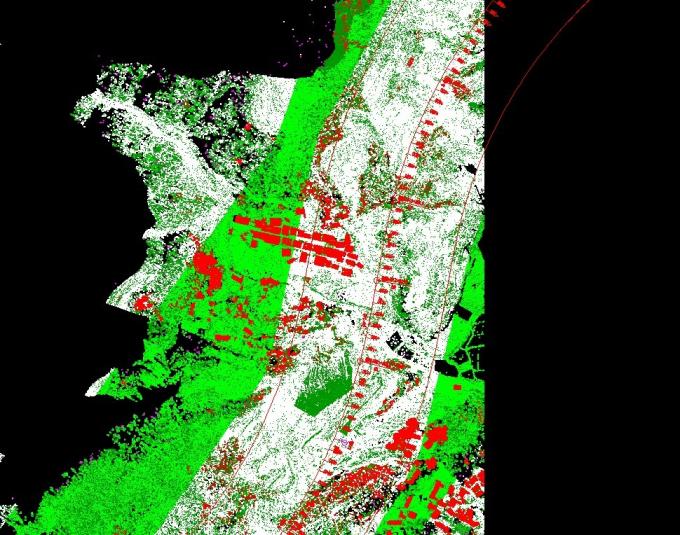

ตามสถานการณ์เฉพาะของโครงการ ระบบ ARS-1000 ถูกนำมาใช้เพื่อรวบรวมข้อมูลเที่ยวบินไปตามถนนตามระดับความสูงสัมพัทธ์ 200 เมตร
