ระยะไกล 1350m โดรน ทางอากาศ LiDAR ระบบ ARS-1000L ความแม่นยำสูง

ระยะไกลของ 1350m หลายแพลตฟอร์มระบบ LiDAR ทางอากาศ ARS-1000L ที่มีความแม่นยำสูง 15mm@150m

ระบบ LiDAR ทางอากาศ ARS-1000L เป็นระบบที่ใช้ Riegl LiDAR ซึ่งพัฒนาและสร้างโดย Hi-Cloudระบบ LiDAR ทางอากาศ ARS-1000L ใช้แพลตฟอร์ม UAV เป็นผู้ให้บริการหลังจากหลายปีของการอัพเกรดซ้ำๆ อย่างต่อเนื่อง บนพื้นฐานของการรักษาคุณลักษณะก่อนหน้านี้ สถาปัตยกรรมฮาร์ดแวร์ ประสิทธิภาพการประมวลผล ปริมาณและน้ำหนัก อุปกรณ์เสริมสำหรับการขนถ่ายได้รับการอัพเกรดอย่างครอบคลุม

ระบบนี้ใช้กันอย่างแพร่หลายในการทำแผนที่ฉุกเฉิน การทำแผนที่ภูมิประเทศ การตรวจสอบสายไฟ การสำรวจทางหลวง การสำรวจแนวปะการังชายฝั่ง การคำนวณการขุดและการเติม การสำรวจทางโบราณคดีและการทำแผนที่ และสาขาอื่นๆ

ข้อได้เปรียบหลักของระบบ ARS-1000L

1. ภายใต้ช่วงการวัด 150 ม. ความแม่นยำช่วงดีกว่า 15 มม.

2. ช่วงสูงสุดของระบบ LiDAR คือ 1350m และระบบสามารถทำงานได้ตามปกติแม้ในสภาพแวดล้อมที่มีภูมิประเทศขนาดใหญ่

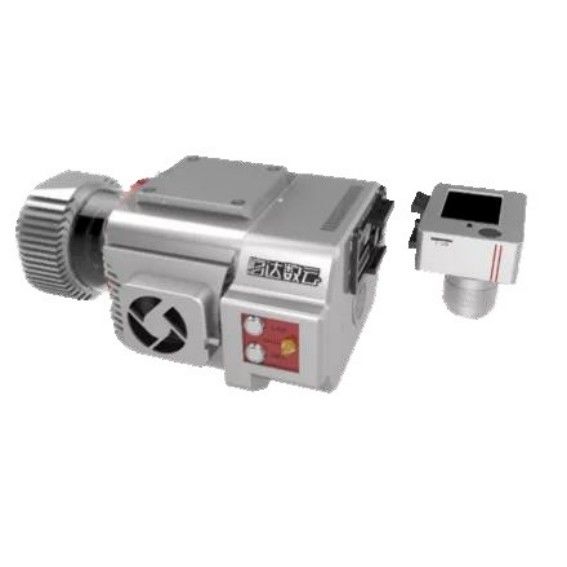

3. ระบบผสานรวมเครื่องสแกนเลเซอร์ 3 มิติ โมดูล POS และพัดลมเข้ากับสถาปัตยกรรมฮาร์ดแวร์ ซึ่งไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพโดยรวมและความเสถียรของระบบ แต่ยังบีบอัดระดับเสียงให้สุด และน้ำหนักโดยรวมน้อยกว่า 4.5 กก. .

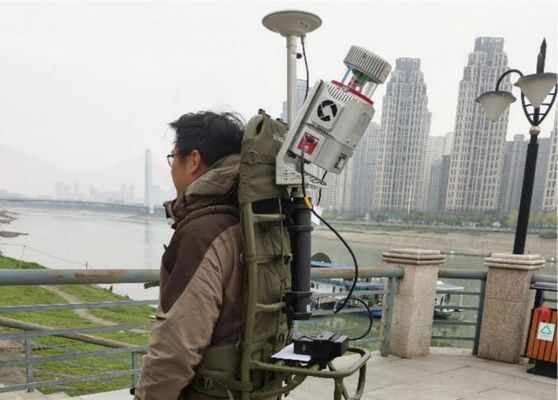

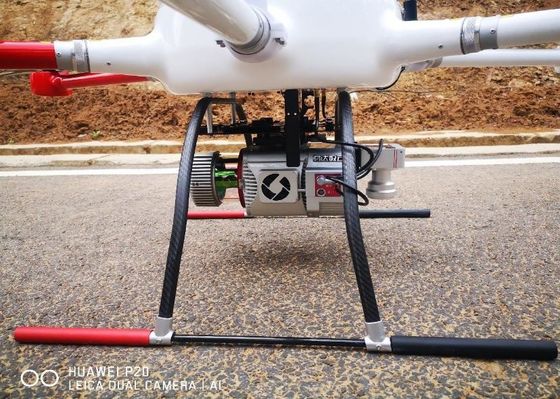

4. ปริมาณและน้ำหนักที่น้อยของระบบทำให้สามารถบรรทุกได้ดีบนแพลตฟอร์มผู้ให้บริการต่างๆไม่เพียงแต่เหมาะสำหรับหลายใบพัดหลักและ UAV ปีกคงที่ VTOL แต่ยังสามารถติดตั้งบนแพลตฟอร์มยานพาหนะและกระเป๋าเป้สะพายหลังเพื่อการใช้งาน

5. ทั้งระบบใช้การออกแบบโครงสร้างการเลื่อนที่รวดเร็ว และไม่มีช่องว่างระหว่างชั้นวางและระบบ ซึ่งทำให้มั่นใจเสถียรภาพและความน่าเชื่อถือของอุปกรณ์

6. ระบบยังมีปลอกป้องกันการชนกันน้ำหนักเบาที่เป็นเอกสิทธิ์เฉพาะเพื่อให้การป้องกันทางกายภาพบางอย่างสำหรับอุปกรณ์ และลดความเสียหายที่ไม่จำเป็นต่ออุปกรณ์ในสภาพแวดล้อมที่รุนแรงและเหตุฉุกเฉินบางอย่าง

7. โมดูลป้องกันการสูญเสียเป็นทางเลือกหลังจากสูญเสีย UAV แล้ว ยังสามารถค้นหาตำแหน่งอุปกรณ์เพื่ออำนวยความสะดวกในการค้นหาอุปกรณ์ได้อีกด้วย

8. ความถี่การปล่อยเลเซอร์ของระบบคือ 750000 จุดต่อวินาทีความถี่ของจุดที่สูงกว่าหมายความว่าสามารถสะท้อนธรณีสัณฐานในพื้นที่สำรวจได้ดีขึ้น และรับข้อมูลคลาวด์ที่มีจุดละเอียดมากขึ้น

พารามิเตอร์หลักของระบบ ARS-1000L

โครงการปฏิบัติของระบบ ARS-1000L

สำรวจฟาร์มกังหันลมในพื้นที่ภูเขา

พื้นที่สำรวจส่วนใหญ่เป็นภูมิประเทศที่เป็นภูเขาระดับความสูงเฉลี่ยในพื้นที่สำรวจฟาร์มกังหันลมอยู่ในระดับสูง และระดับความสูงลดลงในบางพื้นที่ของพื้นที่วัดมากกว่า 300 เมตรฟาร์มกังหันลมทั้งหมดครอบคลุมพื้นที่ประมาณ 12 ตารางกิโลเมตรพืชพรรณเป็นป่าดิบแล้งกึ่งเขตร้อน มีพันธุ์ไม้ครอบคลุมมากและมีหลายประเภท

ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน ความสูงต่างกันมาก การจราจรไม่สะดวก สภาพอากาศเลวร้ายในพื้นที่สำรวจมีกังหันลมหลายตัวที่มีความสูงกว่า 100 เมตร ทำให้ออกแบบเส้นทางได้ยากแนวสายตาถูกปิดกั้นอย่างจริงจัง และเป็นการยากที่จะหาจุดบินขึ้น

โปรเจ็กต์นี้ใช้ระบบการวัดด้วยเลเซอร์ในอากาศ ARS-1000Lในพื้นที่สำรวจทั้งหมดเลือกจุดบินขึ้นและลงจอดสามจุด รวมเป็นเจ็ดการก่อกวน
