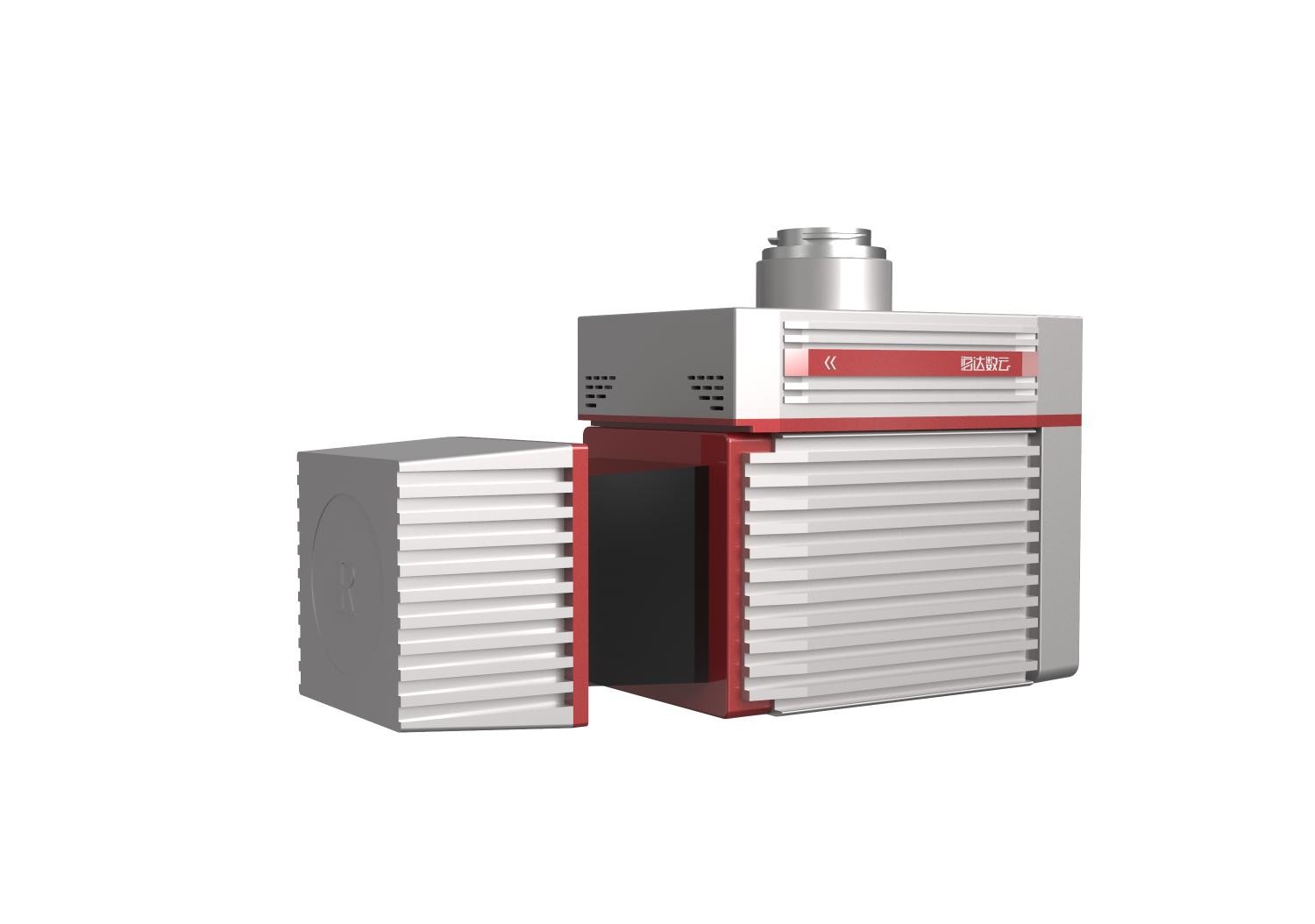

ARS-200 ทางอากาศ LiDAR Survey น้ำหนักเบา 2.5 กก. อุปกรณ์สำรวจที่ดิน LiDAR

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	ARS-200 แบบสำรวจ LiDAR ที่มีความแม่นยำสูงในอากาศ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	20-30 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	10 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

คลาสเลเซอร์:	ชั้น 1 (ตาปลอดภัย)	พิสัย:	3m ถึง 330m
ความแม่นยำของช่วง:	15mm @150m	จำนวนเสียงสะท้อนที่ได้รับสูงสุด:	5
ความละเอียดเชิงมุม:	0.001°	อุณหภูมิในการทำงาน:	-10℃~+40℃
สภาพแวดล้อมการจัดเก็บ:	-20℃~+50℃ ความชื้น < 85%	พื้นที่จัดเก็บ:	256GB SSD
เน้น:	แบบสำรวจ LiDAR ในอากาศ 2.5 กก. , แบบสำรวจ LiDAR ในอากาศที่มีน้ำหนักเบา , แบบสำรวจที่ดิน LiDAR ขนาด 2.5 กก.

2.5 กก. 330 ม. @ 80% ช่วง 15 มม. ที่ระยะ 150 ม. ความแม่นยำของช่วง ARS-200 แบบสำรวจ LiDAR ในอากาศความแม่นยำสูงพร้อมเสียงสะท้อน 5 ครั้ง

ระบบสำรวจ LiDAR ทางอากาศที่มีความแม่นยำสูง ARS-200 เป็นระบบ LiDAR แบบเคลื่อนที่ของ Riegl LiDARได้รับการพัฒนาและสร้างโดย Wuhan Hi-Cloud Technology Co.,Ltd.ระบบ ARS-200 รวมเซ็นเซอร์ต่างๆ เช่น เลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บรองรับโดยเทคโนโลยีการซิงโครไนซ์เวลาของทรัพย์สินทางปัญญาอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวแบบบูรณาการ ระบบจะรับคลาวด์พอยต์เลเซอร์ 3 มิติ ข้อมูล POS และข้อมูลภาพพร้อมกันระบบมีข้อดีคือน้ำหนักเบา ขนส่งสะดวก และประมวลผลผลลัพธ์ประสิทธิภาพสูงมีการใช้กันอย่างแพร่หลายในด้านการใช้งานเช่นการทำแผนที่ฉุกเฉิน, การทำแผนที่ภูมิประเทศ, การตรวจสอบสายไฟ, การสำรวจทางหลวง, การสำรวจแนวปะการังชายฝั่ง, การขุดและการคำนวณการเติม, การสำรวจทางโบราณคดีและการทำแผนที่และอื่น ๆ

ข้อมูลจำเพาะ

ARS-200 ระบบวัดแสงเลเซอร์ในอากาศ

	รายการ	พารามิเตอร์
ประสิทธิภาพของระบบ	ความแม่นยำแน่นอน	แนวนอน <5cm
		แนวตั้ง <5cm
	น้ำหนัก	2.5 กก.

เลเซอร์สแกนเนอร์	แม็กซ์ช่วงการวัด	330m @ 80%
		290m @ 60%
	นาที.ช่วงการวัด	3m

	ความแม่นยำของช่วง	15mm@150m

	ความแม่นยำในการทำซ้ำ	10mm@150m

	แม็กซ์ความถี่จุดที่มีประสิทธิภาพ	100,000 คะแนน/วินาที

	FoV(เลือกได้)	0~360° โหมดอากาศ 60 ° ~ 90 °

	ความละเอียดเชิงมุม	0.001°

POS	ความแม่นยำของตำแหน่ง (หลังการประมวลผล)	แนวนอน 0.01m
		ระดับความสูง 0.02m
	ความแม่นยำในการปฐมนิเทศ (หลังการประมวลผล)	มุ่งหน้า 0.012°
		ระยะพิทช์/ม้วน 0.005
ระบบกล้อง	ความละเอียดของกล้อง	≥24M พิกเซล

	น้ำหนักกล้อง	＜500g

ข้อดีของระบบ

น้ำหนักเบา น้ำหนักของระบบเพียง 2.5kg
ความแม่นยำสูง ความแม่นยำสูงสุด 5 ซม.
ใช้งานง่าย เพียงคลิกเดียวเพื่อเริ่ม รีโมทคอนโทรล
หลายแพลตฟอร์ม ใช้ได้กับโหมดเครื่องบิน พาหนะ และกระเป๋าเป้สะพายหลัง
การออกแบบในตัวที่ปราศจากการสอบเทียบ ตำแหน่งสัมพัทธ์ของเซ็นเซอร์หลายตัวคงที่
สถานีฐานฟรี ไม่จำเป็นต้องตั้งค่าสถานีฐาน

สถานการณ์การสมัคร

การคำนวณปริมาตร
การตรวจสอบสายไฟ
การสำรวจภูมิประเทศ
สำรวจถนน
การตรวจสอบภัยพิบัติทางธรณีวิทยา
...

การประยุกต์ใช้โครงการสำรวจทางหลวง

1. ภาพรวมโครงการ

สายหลักของโครงการยาวประมาณ 8 กม.พื้นที่สำรวจส่วนใหญ่เป็นภูมิประเทศที่เป็นภูเขา มีความสูงเฉลี่ย 600 เมตรแม่น้ำไหลผ่านพื้นที่สารวจและระดับความสูงลดลงในบางพื้นที่มีขนาดใหญ่พืชพรรณในพื้นที่สำรวจมีความเขียวชอุ่ม ส่วนใหญ่เป็นป่าใบกว้างที่เขียวชอุ่มตลอดปีและเป็นไม้พุ่มเตี้ย

2. ข้อกำหนดโครงการ

งานหลักของโครงการคือการสำรวจ LiDAR ในอากาศและการประมวลผลแบบคลาวด์แบบชี้เฉพาะบางส่วนของทางหลวงความคลาดเคลื่อนกำลังสองเฉลี่ยของระดับความสูงของจุดยอดต้องน้อยกว่า 15 ซม.

3. ความยากของโครงการ

การสำรวจและทำแผนที่แบบดั้งเดิมนั้นอันตรายกว่าเนื่องจากการจราจรบนทางหลวงเป็นเรื่องยากสำหรับเครื่องรับ GNSS ที่จะรับสัญญาณดาวเทียมเนื่องจากมีพืชพันธุ์หนาแน่นและระดับความสูงลดลงอย่างมากในพื้นที่สำรวจ

4. วิธีแก้ไขและผลลัพธ์

โครงการนี้ใช้ระบบสำรวจ LiDAR ที่มีความแม่นยำสูงในอากาศ ARS-200

หลังจากการคำนวณวิถี point cloud และกระบวนการประมวลผลข้อมูลอื่นๆ ผลลัพธ์ของ point cloud จะเป็นดังนี้:
