ระบบสำรวจ LiDAR โดรน ทางอากาศ แบบรวมความถี่สูง ARS-1000L Long พิสัย

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	แบบสำรวจ LiDAR ทางอากาศ ARS-1000L

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	10 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

ช่วงการวัด:	5m ~ 1350m	ความแม่นยำ:	15mm@150m
จำนวนเสียงสะท้อนที่ได้รับสูงสุด:	4~15	FoV (เลือกได้):	0 ~ 330 ° (โหมด 60 ° ~ 90 °ในอากาศ)
คลาสเลเซอร์:	Class1 (ตาปลอดภัย)	อุณหภูมิในการทำงาน:	-10℃~+40℃
เน้น:	แบบบูรณาการ ทางอากาศ LiDAR Survey , Long พิสัย ทางอากาศ LiDAR Survey , Long พิสัย LiDAR โดรน Survey

ระบบสำรวจ LiDAR ที่มีความถี่สูงในอากาศที่มีความแม่นยำสูง ARS-1000L ที่มีความแม่นยำ 15mm@150m และช่วง 1350m

ระบบสำรวจ LiDAR ทางอากาศ ARS-1000L เป็นระบบที่ใช้ Riegl LiDAR และนำ UAV หรือแพลตฟอร์มอื่น ๆ เป็นผู้ให้บริการได้รับการพัฒนาและสร้างโดยหวู่ฮั่น Hi-Cloud Technology Co. , Ltd. หลังจากหลายปีของการอัพเกรดซ้ำ ๆ อย่างต่อเนื่องประสิทธิภาพของระบบก็แข็งแกร่งขึ้น ระดับเสียงเบาลง การติดตั้งสะดวกยิ่งขึ้นและการทำงานง่ายขึ้น ได้รับการยอมรับ โดยผู้ใช้ส่วนใหญ่

รวมเซ็นเซอร์ต่างๆ เช่น เลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บได้รับการสนับสนุนโดยเทคโนโลยีการซิงโครไนซ์เวลาของทรัพย์สินทางปัญญาอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวแบบบูรณาการ ทำให้ได้รับคลาวด์พอยต์เลเซอร์ 3 มิติ ข้อมูล POS และข้อมูลภาพพร้อมกัน

สถานการณ์การใช้งานทั่วไปของระบบสำรวจ LiDAR ทางอากาศ ARS-1000L

การทำแผนที่ฉุกเฉิน
การทำแผนที่ภูมิประเทศ
การตรวจสอบสายไฟ
สำรวจทางหลวง
สำรวจแนวปะการัง
การคำนวณปริมาณการขุดและการบรรจุ
การสำรวจและการทำแผนที่ทางโบราณคดี
ฯลฯ...

คุณสมบัติหลักของระบบสำรวจ LiDAR ทางอากาศ ARS-1000L

1. ความแม่นยำสูง: ภายใต้ช่วงการวัด 150 เมตร ความถูกต้องดีกว่า 15 มม.ความแม่นยำแน่นอนของระบบนั้นดีกว่า 5 ซม. ซึ่งตรงกับความต้องการของสถานการณ์การใช้งานส่วนใหญ่

2. ความถี่สูง: ความถี่การปล่อยเลเซอร์ของระบบคือ 750000 จุด/วินาทีอุปกรณ์ LiDAR ความถี่สูงสามารถติดตั้ง UAV ได้ด้วยความเร็วในการล่องเรือที่เร็วขึ้นในเวลาเดียวกัน สามารถรับข้อมูลเพิ่มเติม ซึ่งช่วยปรับปรุงประสิทธิภาพการเก็บข้อมูล

3. ช่วงการวัดยาว: ช่วงสูงสุดของระบบ LiDAR คือ 1350m;การวัดระยะไกลสามารถปรับปรุงประสิทธิภาพการได้มาของอุปกรณ์และรวบรวมข้อมูลจุดคลาวด์มากขึ้นในเวลาเดียวกัน

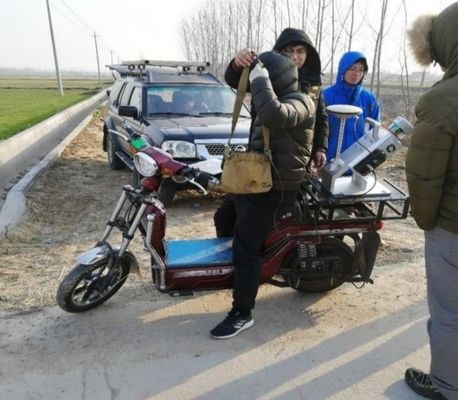

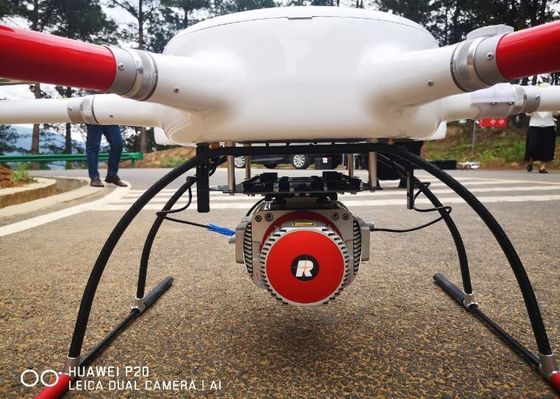

4. หลายแพลตฟอร์ม: ไม่เพียง แต่เหมาะสำหรับ UAV หลายใบพัดหลักและ UAV ปีกคงที่ VTOL แต่ยังสามารถติดตั้งบนยานพาหนะและแพลตฟอร์มกระเป๋าเป้สะพายหลังเพื่อการใช้งาน

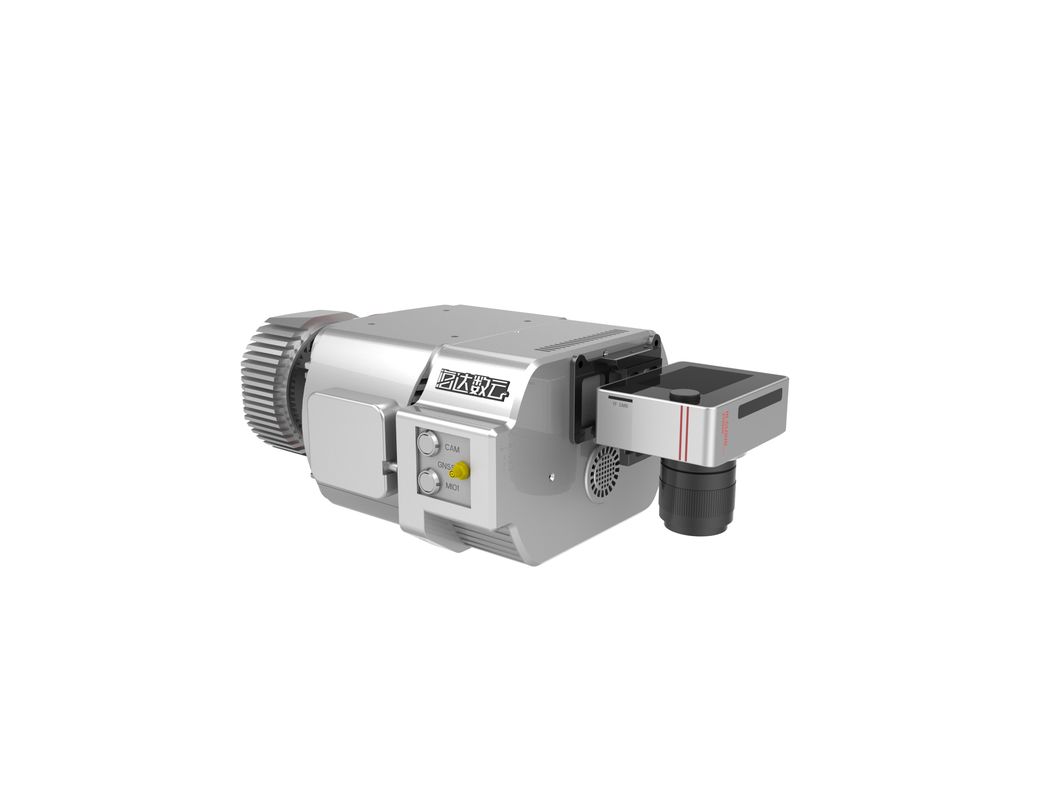

5. การรวมระดับสูง: รวมเครื่องสแกนเลเซอร์ 3 มิติ โมดูล POS และพัดลมเข้ากับสถาปัตยกรรมฮาร์ดแวร์น้ำหนักโดยรวมน้อยกว่า 4.5 กก.

6. ความปลอดภัยสูง: ไม่มีช่องว่างระหว่างชั้นวางและระบบ ซึ่งทำให้มั่นใจเสถียรภาพและความน่าเชื่อถือของอุปกรณ์ให้ปลอกป้องกันการชนกันน้ำหนักเบาที่เป็นกรรมสิทธิ์เฉพาะเพื่อให้การป้องกันทางกายภาพบางอย่างสำหรับอุปกรณ์และลดความเสียหายที่ไม่จำเป็นโมดูลป้องกันการสูญเสียเป็นทางเลือก

ข้อกำหนดพารามิเตอร์ของระบบสำรวจ LiDAR ในอากาศ ARS-1000L

ตัวบ่งชี้	พารามิเตอร์	ตัวบ่งชี้	พารามิเตอร์
ความแม่นยำแน่นอน	แนวนอน <5cm แนวตั้ง <5cm	ช่วงการวัดสูงสุด	1350m @ 60%
น้ำหนัก	4.5กก.	ช่วงการวัดขั้นต่ำ	5m
พื้นที่จัดเก็บ	1TB SSD	ความแม่นยำของช่วง	15mm @150m
แรงดันไฟฟ้าขาเข้า	20~30V	ความแม่นยำในการทำซ้ำ	10mm @150m
การใช้พลังงาน	<75W	แม็กซ์ความถี่จุดที่มีประสิทธิภาพ	750000 คะแนน/วินาที
อุณหภูมิในการทำงาน	-10℃~+40℃	FoV(เลือกได้)	0 ~ 330 ° โหมดอากาศ 60 ° ~ 90 °
สภาพแวดล้อมการจัดเก็บ	-20℃~+50℃ ความชื้น < 85%	ความละเอียดเชิงมุม	0.001°
คลาสเลเซอร์	ชั้น1 (ตาปลอดภัย)	ความแม่นยำของตำแหน่ง(หลังการประมวลผล)	แนวนอน 0.01m ระดับความสูง 0.02m
เลเซอร์เกียร์สำหรับการปรับ	6 ระดับ	ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล)	หัวเรื่อง 0.010° ทางลาด/ม้วน 0.05°
จำนวนเสียงสะท้อนที่ได้รับสูงสุด	4~15	ความละเอียดของกล้อง	≥42.4MP
ความถี่ในการสแกน (เลือกได้)	10~200 สแกน/วินาที	น้ำหนักกล้อง	<500g

โครงการ Appliction ของระบบสำรวจ LiDAR ทางอากาศ ARS-1000L

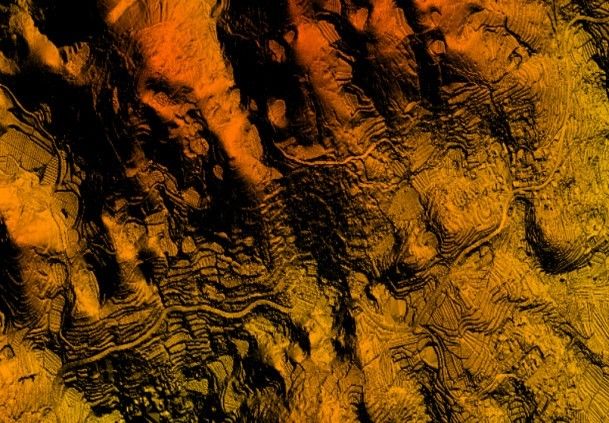

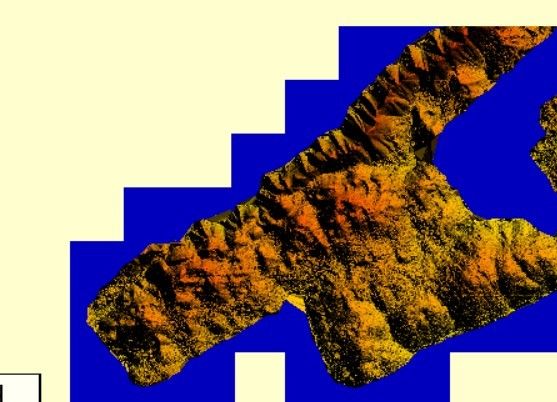

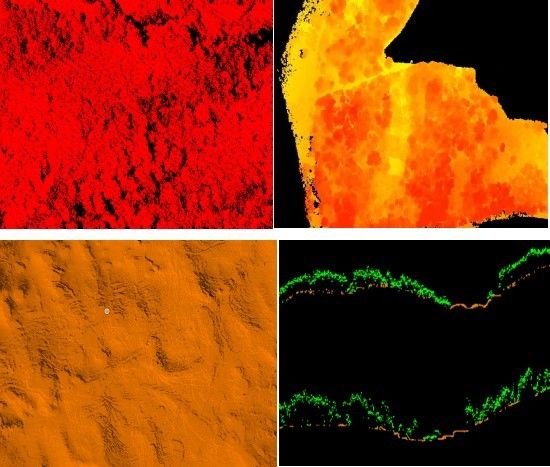

สำรวจฟาร์มกังหันลมในพื้นที่ภูเขา

พื้นที่สำรวจส่วนใหญ่เป็นภูมิประเทศที่เป็นภูเขาระดับความสูงเฉลี่ยในพื้นที่สำรวจฟาร์มกังหันลมอยู่ในระดับสูง และระดับความสูงลดลงในบางพื้นที่ของพื้นที่วัดมากกว่า 300 เมตรฟาร์มกังหันลมทั้งหมดครอบคลุมพื้นที่ประมาณ 12 ตารางกิโลเมตรพืชพรรณเป็นป่าดิบแล้งกึ่งเขตร้อน มีพันธุ์ไม้ครอบคลุมมากและมีหลายประเภท

ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน ความสูงต่างกันมาก การจราจรไม่สะดวก สภาพอากาศเลวร้ายในพื้นที่สำรวจมีกังหันลมหลายตัวที่มีความสูงกว่า 100 เมตร ทำให้ออกแบบเส้นทางได้ยากแนวสายตาถูกปิดกั้นอย่างจริงจัง และเป็นการยากที่จะหาจุดบินขึ้น

โปรเจ็กต์นี้ใช้ระบบการวัดด้วยเลเซอร์ในอากาศ ARS-1000Lในพื้นที่สำรวจทั้งหมดเลือกจุดบินขึ้นและลงจอดสามจุด รวมเป็นเจ็ดการก่อกวน
