Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 ระบบสำรวจ LiDAR ในอากาศ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| พิสัย: | 1500m@60% การสะท้อนแสง | ความแม่นยำ: | 5mm@50m |
|---|---|---|---|
| ความละเอียดเชิงมุม: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | เวฟแบนด์: | ใกล้อินฟราเรด (Class 1 ) |
| หลาย Echo: | 4 ครั้ง | อุณหภูมิในการทำงาน: | -40℃~60℃ |
| เน้น: | การสำรวจ LiDAR ในอากาศ 1500m,การสำรวจ LiDAR แบบ Multi Echo ทางอากาศ,การสำรวจอุทกศาสตร์ Multi Echo lidar |
||

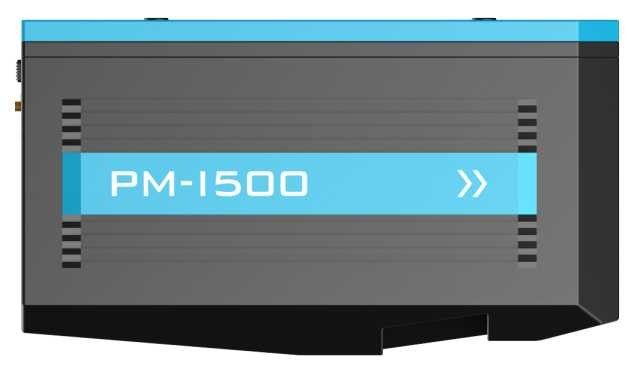

4 เท่า multi echo ความแม่นยำสูง 5mm@50m ความแม่นยำ ทางอากาศ LiDAR Survey ระบบ PM-1500 พร้อมระยะไกล 1500m
ระบบสำรวจ LiDAR ในอากาศ PM-1500 ซึ่งอิงจากกรอบเทคโนโลยีหลักรุ่นใหม่ คือ LiDAR ทางอากาศที่เพิ่งเปิดตัวใหม่ซึ่งมีความถี่จุดสูง ความถี่ในการสแกนสูง ความแม่นยำสูง และมีการผสานรวมอย่างแน่นหนา ส่วนประกอบหลักของระบบคือเครื่องสแกนเลเซอร์ที่มี ฟังก์ชันเทคโนโลยี multi-echo ซึ่งพัฒนาขึ้นโดย Hi-Cloud อย่างอิสระสามารถใช้กับ UAV หลายใบพัด, UAV ปีกคงที่ VTOL, เครื่องบินขนาดเล็กและเฮลิคอปเตอร์โดยผสานรวมโมดูลการนำทางเฉื่อยที่มีความแม่นยำสูงและกล้องสำรวจทางอากาศ สามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS พร้อมกัน สร้าง DSM, DEM และ DOM ได้อย่างรวดเร็ว และผลิตโมเดล DLG และ 3D ผ่านชุดการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่สมบูรณ์
ฟิลด์แอปพลิเคชันของระบบสำรวจ LiDAR ในอากาศ PM-1500
การสำรวจและทำแผนที่พื้นฐานใหม่/การสร้างแบบจำลอง 3 มิติดิจิทัล/การสำรวจภูมิประเทศและการทำแผนที่/การสำรวจที่ดิน/การสำรวจการจราจร/การตรวจสอบสายไฟ/การสำรวจป่าไม้/การตรวจสอบภัยพิบัติ/ฯลฯ...
ข้อได้เปรียบหลักของระบบสำรวจ LiDAR ในอากาศ PM-1500
ผม.การบูรณาการ: ระบบสำรวจ LiDAR ทางอากาศ PM-1500 รวมเซ็นเซอร์เช่นเครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศเป็นต้น มีน้ำหนักเบาและติดตั้งง่าย เหมาะสำหรับหลายแพลตฟอร์มเช่น VTOL ปีกคงที่ UAV, หลายใบพัด UAV และ เฮลิคอปเตอร์.
iiน้ำหนักเบา: น้ำหนักโดยรวมของระบบสำรวจ LiDAR ในอากาศ PM-1500 น้อยกว่า 4.4 กก.แม้ว่าคุณจะออกไปทำงานกับ UAV และอุปกรณ์เสริมอื่นๆ รถยนต์ทั่วไปก็สามารถบรรทุกได้ทั้งหมด ซึ่งสะดวกมาก
สาม.ระยะไกล: ระบบสำรวจ LiDAR ที่ลอยในอากาศ PM-1500 ระยะทาง 1500 เมตรช่วยให้มั่นใจได้ถึงความปลอดภัยในการใช้งานในสภาพแวดล้อมที่มีความผันผวนของภูมิประเทศขนาดใหญ่ และปรับปรุงประสิทธิภาพการรับคลาวด์แบบจุด
ivความถี่สูง: ความถี่สูงมากเป็นพิเศษถึง 2 ล้านจุดต่อวินาทีของระบบสำรวจ LiDAR ในอากาศ PM-1500 ทำให้ข้อมูลบนจุดบนคลาวด์มีความละเอียดมากขึ้น และสามารถสะท้อนถึงธรณีสัณฐานของพื้นที่สำรวจได้อย่างแท้จริง
v. ความแม่นยำสูง: ความแม่นยำที่หลากหลายของระบบสำรวจ LiDAR ในอากาศ PM-1500 สามารถเข้าถึงได้ที่ 5mm@50m และความแม่นยำที่ครอบคลุมของระบบนั้นดีกว่า 5cm ตอบสนองสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ
vi.Multi echo: ระบบสำรวจ LiDAR ในอากาศ PM-1500 สามารถรับสัญญาณสะท้อนได้สูงสุด 4 สัญญาณ และสามารถเจาะต้นไม้และดึงข้อมูลพื้นผิวที่แท้จริงกลับมาได้แม้ในพื้นที่ที่มีพืชพันธุ์หนาแน่น
vii.คุ้มค่า: ระบบสำรวจ LiDAR ในอากาศ PM-1500 เป็นรุ่นใหม่ของระบบเรือธง LiDAR ที่มีความแม่นยำสูงในอากาศซึ่งพัฒนาโดย Hi-Cloudด้วยประสิทธิภาพโดยรวมที่เสถียร จึงค่อนข้างคุ้มค่า
พารามิเตอร์หลักของระบบสำรวจ LiDAR ในอากาศ PM-1500
ผม.เลเซอร์สแกนเนอร์
| รายการ | ตัวชี้วัด | พารามิเตอร์ |
| เลเซอร์สแกนเนอร์ | เวฟแบนด์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000Khz | |
| ช่วงการวัดสูงสุด | 1000m@20% การสะท้อนแสง | |
| 1500m@60% การสะท้อนแสง | ||
| ความแม่นยำของช่วง | 5mm@50m | |
| ความละเอียดเชิงมุม | 0.001° | |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที | |
| FoV | 75° |
iiระบบกล้อง
| รายการ | ตัวชี้วัด | พารามิเตอร์ |
| กล้อง | ความละเอียดของกล้อง | 42.4MP |
| ความยาวโฟกัส | 28mm |
| รายการ | ตัวชี้วัด | พารามิเตอร์ |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m |
| ระดับความสูง 0.02m | ||
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.009° | |
| ทางลาด/ม้วน 0.05° |
| รายการ | ตัวชี้วัด | พารามิเตอร์ |
| ประสิทธิภาพของระบบ | มิติ | 293×165×164mm |
| ความแม่นยำแน่นอน | แนวนอน <5cm | |
| แนวตั้ง <5cm | ||
| น้ำหนัก | 4.4กก. | |
| Multi Echos | 4 ครั้ง | |
| อุณหภูมิและความชื้น | การทำงาน:-40 ℃ ~ 60 ℃, ความชื้น 85% | |
| การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85% |
พื้นที่สำรวจส่วนใหญ่เป็นพื้นที่ราบเป็นลูกคลื่นเล็กๆ และมีความสูงต่างกันไม่เกิน 20 เมตรมีถนนสายหลักในพื้นที่สารวจซึ่งมีพืชพรรณเพิ่มขึ้นและพื้นที่ที่มีประชากรหนาแน่นหลายแห่ง
ข้อกำหนดด้านความแม่นยำ:
ความยากลำบากของโครงการ:

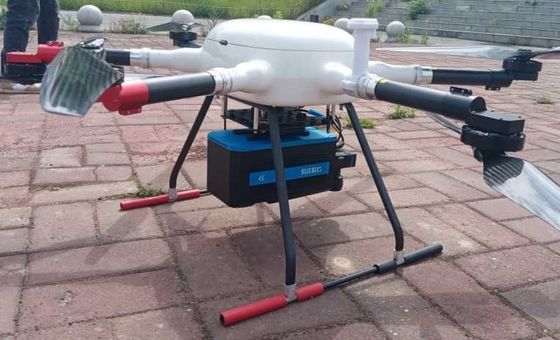

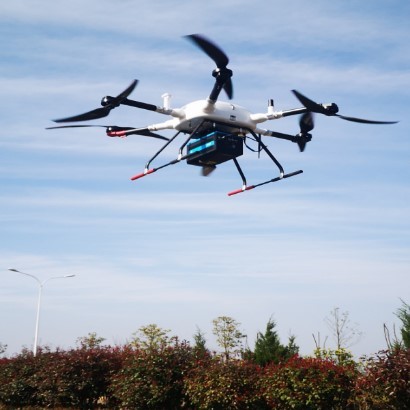

เครื่องมือและอุปกรณ์หลักที่ลงทุนในโครงการนี้คือระบบสำรวจ LiDAR ทางอากาศ PM-1500, แพลตฟอร์ม UAV แบบหลายใบพัด L150, เครื่องรับ Hi-Target IRTK2 และรถออฟโรดในเมือง
ผลลัพธ์:
