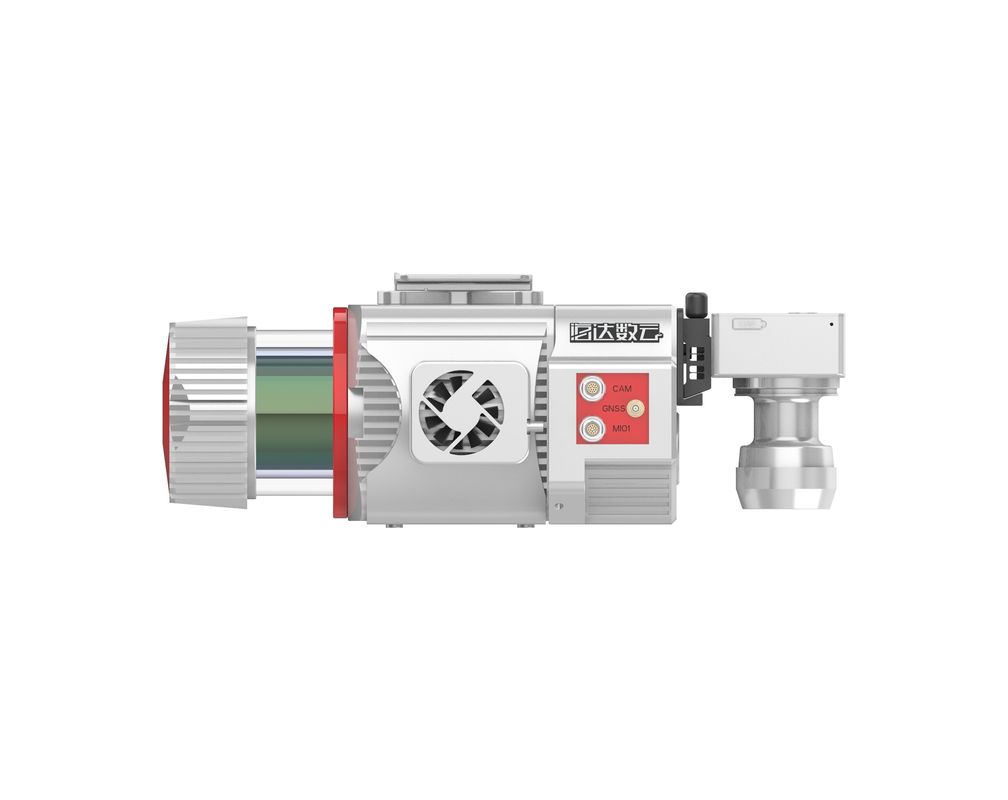

ARS-1000 ระบบการทำแผนที่ UAV น้ำหนักเบาทางอากาศสำหรับการสำรวจทางโบราณคดี

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	ARS-1000 ระบบการวัดด้วยเลเซอร์ในอากาศ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	5 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

น้ำหนัก:	4.5กก.	พิสัย:	5m ถึง 920m
ความแม่นยำของช่วง:	15mm @150m	FoV (เลือกได้):	0 ~ 330 ° (โหมด 60 ° ~ 90 °ในอากาศ)
ความละเอียดเชิงมุม:	0.001°	แรงดันไฟฟ้าขาเข้า:	20~30V
การใช้พลังงาน:	<75W	คลาสเลเซอร์:	ชั้น 1 (ตาปลอดภัย)
เน้น:	ระบบการทำแผนที่ UAV น้ำหนักเบา , ระบบการทำแผนที่ UAV ทางโบราณคดี , ระบบสำรวจและทำแผนที่ UAV

920m@60% ช่วง 15mm@150m ช่วงความแม่นยำ 4.5kg ARS-1000 ระบบการทำแผนที่ UAV น้ำหนักเบาพร้อมความเร็วในการสแกน 10~200s/s

ระบบการทำแผนที่ UAV น้ำหนักเบา ARS-1000 เป็นระบบ LiDAR ทางอากาศที่ใช้ Riegl LiDARระบบทั้งหมดได้รับการพัฒนาและสร้างโดย Wuhan Hi-Cloud Technology Co.,Ltd.รวมเซ็นเซอร์ต่างๆ เช่น เลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บรองรับโดยเทคโนโลยีการซิงโครไนซ์เวลาของทรัพย์สินทางปัญญาอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัว สามารถรับคลาวด์พอยต์เลเซอร์ 3 มิติ ข้อมูล POS และข้อมูลภาพพร้อมกันได้ระบบมีข้อดีคือน้ำหนักเบา ขนส่งสะดวก และประมวลผลผลลัพธ์ประสิทธิภาพสูงสามารถใช้กันอย่างแพร่หลายในการทำแผนที่ฉุกเฉิน, การทำแผนที่ภูมิประเทศ, การตรวจสอบสายไฟ, การสำรวจทางหลวง, การสำรวจแนวปะการังชายฝั่ง, การขุดและการคำนวณการเติม, การสำรวจทางโบราณคดีและการทำแผนที่และสาขาอื่น ๆ

ข้อมูลจำเพาะ

ระบบการทำแผนที่ UAV น้ำหนักเบา ARS-1000

	รายการ	พารามิเตอร์
ประสิทธิภาพของระบบ	ความแม่นยำแน่นอน	±5cm
	น้ำหนัก	4.5กก.
	โหมดการทำงาน	ทางอากาศ/ติดรถยนต์/กระเป๋าเป้สะพายหลัง
หน่วยสแกนด้วยเลเซอร์	การจำแนกเลเซอร์	ชั้น 1
	แม็กซ์ช่วงการวัด	920m@60%
	แม็กซ์ความเร็วในการสแกนที่มีประสิทธิภาพ	500,000คะแนน/วินาที
	อัตราการอัพเดทข้อมูล	200Hz
	FoV	330 °
	ความละเอียดเชิงมุม	0.001°
	ฟังก์ชันหลายเสียงสะท้อน	มีอยู่
INS	ความแม่นยำของตำแหน่ง (หลังการประมวลผล)	แนวนอน	0.01m
		ระดับความสูง	0.02m
	ความแม่นยำของหัวเรื่อง	0.010°
	ความแม่นยำในการขว้าง/ม้วน	0.005 °

คุณสมบัติ

ติดตั้งง่าย ติดตั้งโดยไม่ต้องใช้เครื่องมือใดๆ คนเดียว
ใช้งานง่าย เพียงคลิกเดียวเพื่อเริ่ม รีโมทคอนโทรล
ความแม่นยำสูง ความแม่นยำสูงสุด 5 ซม.
หลายแพลตฟอร์ม ใช้ได้กับโหมดเครื่องบิน พาหนะ และกระเป๋าเป้สะพายหลัง
การออกแบบในตัวที่ปราศจากการสอบเทียบ ตำแหน่งสัมพัทธ์ของเซ็นเซอร์หลายตัวคงที่
สถานีฐานฟรี ไม่จำเป็นต้องตั้งค่าสถานีฐาน

แอพลิเคชันของโครงการสำรวจทางหลวง

1.ภาพรวมโครงการ:

ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน พืชพรรณเขียวชอุ่ม และความสูงต่างกันมากต้องวัดทางหลวงสองสายโดยมีความยาวรวมประมาณ 60 กม.

2. ข้อกำหนดของโครงการและความยากลำบาก:

รับผิดชอบการวัดส่วนแนวตั้งและแนวนอน 100 เมตร (แบนด์วิดท์ 200 เมตร) ทั้งสองด้านของเส้นกลางของถนนตามมาตรฐานที่เกี่ยวข้อง ข้อกำหนดทางเทคนิค และขั้นตอน และผลลัพธ์ผลลัพธ์ต้องเป็นไปตามข้อ 1 :500 ข้อกำหนดในการแมป

เนื่องจากภูเขาสูง ถนนขรุขระ พืชพรรณเขียวชอุ่ม และการจราจรหนาแน่นบนทางหลวง การสำรวจภาคสนามจึงเป็นสิ่งที่อันตราย

3. วิธีแก้ปัญหา

ตามสถานการณ์เฉพาะของโครงการ ระบบนำ ARS-1000 Lightweight UAV การทำแผนที่ ระบบ มาใช้เพื่อรวบรวมข้อมูลเที่ยวบินไปตามถนนตามระดับความสูงสัมพัทธ์ที่ 200 เมตร
