Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | ระบบการทำแผนที่ ARS-1000 UAV |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 5 ชุด/เดือน |
| ช่วงการวัด: | 5m ~ 920m | ความแม่นยำ: | 15mm@150m |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -10℃~+40℃ | สภาพแวดล้อมการจัดเก็บ: | -20℃~+50℃ ; -20℃~+50℃ ; Humidity < 85% ความชื้น < 85% |
| FoV (เลือกได้): | 0 ~ 330 ° <60° ~ 90° โหมดอากาศ> | ความละเอียดเชิงมุม: | 0.001° |
| คลาสเลเซอร์: | ชั้น 1 (ตาปลอดภัย) | น้ำหนัก: | 4.5กก. |
| เน้น: | ระบบการทำแผนที่ UAV 920 ม.,ระบบการทำแผนที่ UAV 4.5 กก.,การสำรวจโดรนไลดาร์ขนาด 4.5 กก |
||
เสถียรภาพที่แข็งแกร่งในระยะยาว 920 ม. การรวมระบบ UAV การทำแผนที่ สูง ARS-1000 พร้อมความแม่นยำ 15 มม. ที่ 150 ม

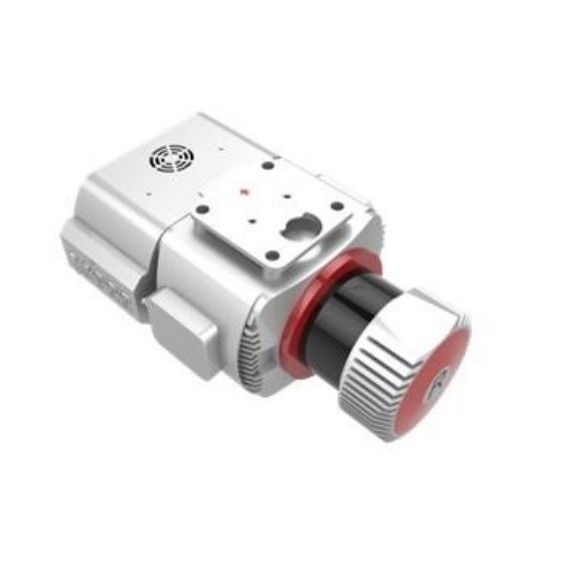

ARS-1000 UAV การทำแผนที่ ระบบ เป็นระบบที่ใช้ Riegl LiDARได้รับการพัฒนาและสร้างโดย Wuhan Hi-Cloud Technology Co., Ltd. ระบบนี้รวมเซ็นเซอร์ต่างๆ เช่น เลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บ ฯลฯ สามารถรับเลเซอร์ 3 มิติแบบซิงโครนัสได้ point cloud ข้อมูล POS และข้อมูลรูปภาพ
สามารถสร้าง DSM, DEM, DOM, DLG ได้อย่างรวดเร็วผ่านการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่ติดตั้งไว้ด้วยข้อดีของน้ำหนักเบา การคมนาคมสะดวก และการประมวลผลผลลัพธ์ที่มีประสิทธิภาพสูง ระบบนี้จึงถูกนำมาใช้กันอย่างแพร่หลายในด้านการใช้งานที่หลากหลาย เช่น การทำแผนที่ฉุกเฉิน การทำแผนที่ภูมิประเทศ การตรวจสอบสายไฟ การสำรวจทางหลวง การขุดและการคำนวณปริมาตร การสำรวจแนวปะการังชายฝั่ง , การสำรวจทางโบราณคดีและการทำแผนที่เป็นต้น.
คุณสมบัติหลักของระบบการทำแผนที่ ARS-1000 UAV
1. บูรณาการ.ระบบการทำแผนที่ ARS-1000 UAV รวมเอาเซ็นเซอร์สแกนเลเซอร์ 3 มิติ ระบบนำทางเฉื่อย และ GPS เข้าไว้ในสถาปัตยกรรมแพลตฟอร์มฮาร์ดแวร์แบบบูรณาการปริมาณและน้ำหนักที่น้อยลงทำให้อุปกรณ์พกพาและติดตั้งได้ง่าย
2. ความมั่นคงแข็งแรงแพลตฟอร์มแบบบูรณาการที่ฝังตัวทำให้ระบบมีประสิทธิภาพและเสถียรยิ่งขึ้น และปรับปรุงความแม่นยำของระบบ
3. การตรวจสอบตามเวลาจริงระบบนี้มีสถานีวิทยุส่งข้อมูลทางไกลและความเร็วสูงสถานะการทำงานของระบบสามารถตรวจสอบได้จากระยะไกล เพื่อให้ผู้ปฏิบัติงานสามารถรับสถานการณ์การทำงานได้ตลอดเวลา
4. ช่วงการวัดยาวภายใต้สภาวะสะท้อนแสง 60% ของวัตถุบนพื้น อุปกรณ์สามารถมีช่วงการวัดสูงสุด 920 เมตร

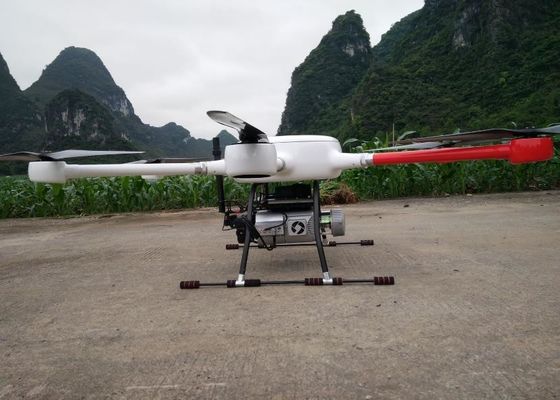

5. หลายแพลตฟอร์มเนื่องจากปริมาตรที่น้อยลงและการผสานรวมแบบบูรณาการ ระบบสามารถปรับให้เข้ากับแพลตฟอร์มของผู้ให้บริการต่างๆ เช่น multi rotor UAV, VTOL fixed wing UAV และยังสามารถปรับให้เข้ากับโหมดการทำงานต่างๆ เช่น ติดตั้งในรถและโหมดเป้
ข้อมูลจำเพาะของระบบการทำแผนที่ ARS-1000 UAV
1. ประสิทธิภาพของระบบ
| ความแม่นยำแน่นอน |
แนวนอน <5cm แนวตั้ง <5cm |
| น้ำหนัก | 4.5กก. |
| พื้นที่จัดเก็บ | 1TB SSD |
| แรงดันไฟฟ้าขาเข้า | 20~30V |
| การใช้พลังงาน | <75W |
| อุณหภูมิในการทำงาน | -10℃~+40℃ |
| สภาพแวดล้อมการจัดเก็บ | -20℃~+50℃ ความชื้น < 85% |
| คลาสเลเซอร์ | ชั้น1 (ตาปลอดภัย) |
2. เครื่องสแกนเลเซอร์
| ช่วงการวัดสูงสุด | 920m @ 60% |
| ช่วงการวัดขั้นต่ำ | 5m |
| ความแม่นยำของช่วง | 15mm @150m |
| ความแม่นยำในการทำซ้ำ | 10mm @150m |
| แม็กซ์ความถี่จุดที่มีประสิทธิภาพ | 500,000 คะแนน/วินาที |
| เลเซอร์เกียร์สำหรับการปรับ | 6 ระดับ |
| จำนวนเสียงสะท้อนที่ได้รับสูงสุด | 4~15 |
| FoV(เลือกได้) | 0 ~ 330 ° โหมดอากาศ 60 ° ~ 90 ° |
| ความถี่ในการสแกน (เลือกได้) | 10~200 สแกน/วินาที |
| ความละเอียดเชิงมุม | 0.001° |
3. ระบบ POS
| ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m ระดับความสูง 0.02m |
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | หัวเรื่อง 0.010° ทางลาด/ม้วน 0.05° |
| ความละเอียดของกล้อง | ≥42.4MP |
| น้ำหนักกล้อง | <500g |
การประยุกต์ใช้ระบบการทำแผนที่ ARS-1000 UAV
โครงการสำรวจทางหลวง
ภาพรวม:
ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน พืชพรรณเขียวชอุ่ม และความสูงต่างกันมากต้องวัดทางหลวงสองสายโดยมีความยาวรวมประมาณ 60 กม.
ความต้องการ:
รับผิดชอบการวัดส่วนแนวตั้งและแนวนอน 100 เมตร (แบนด์วิดท์ 200 เมตร) ทั้งสองด้านของเส้นกลางของถนนตามมาตรฐานที่เกี่ยวข้อง ข้อกำหนดทางเทคนิค และขั้นตอน และผลลัพธ์ผลลัพธ์ต้องเป็นไปตามข้อ 1 :500 ข้อกำหนดในการแมป
ความยาก:
เนื่องจากภูเขาสูง ถนนขรุขระ พืชพรรณเขียวชอุ่ม และการจราจรหนาแน่นบนทางหลวง การสำรวจภาคสนามจึงเป็นสิ่งที่อันตราย
สารละลาย:
ตามสถานการณ์เฉพาะของโครงการ ระบบ ARS-1000 ถูกนำมาใช้เพื่อรวบรวมข้อมูลเที่ยวบินไปตามถนนตามระดับความสูงสัมพัทธ์ 200 เมตร
