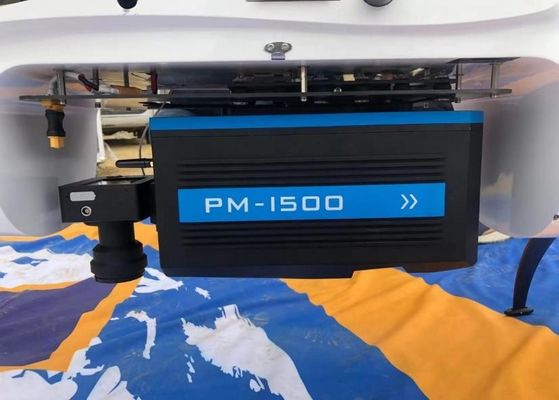

ระบบการทำแผนที่ UAV แบบบูรณาการระยะไกล 1500 ม. อุปกรณ์การทำแผนที่ LiDAR PM-1500

ความแม่นยำ 5 มม. @ 50 ม. และระบบ UAV การทำแผนที่ ระบบ PM-1500 ระยะไกล 1500 ม. พร้อมความถี่สูง 2 ล้านจุด/วินาที

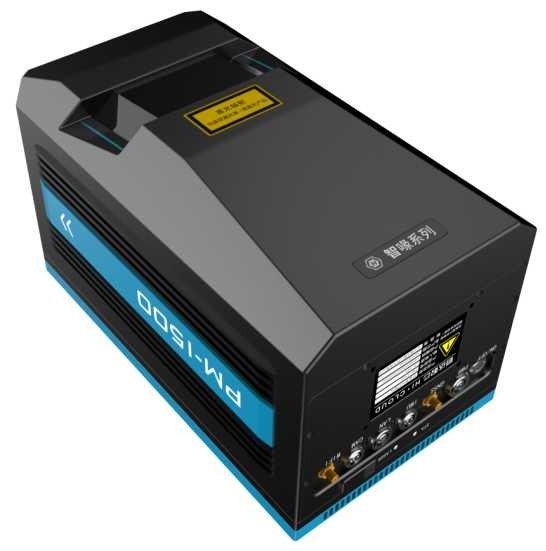

PM-1500 UAV การทำแผนที่ ระบบ ที่อิงจากเฟรมเวิร์กเทคโนโลยีหลักเจเนอเรชันใหม่ คือ LiDAR ทางอากาศภายในประเทศที่เพิ่งเปิดตัวใหม่ โดยมีความถี่จุดสูง ความถี่ของสายสูง ความแม่นยำสูง และมีการบูรณาการสูงองค์ประกอบหลักของระบบคือเครื่องสแกนเลเซอร์พร้อมฟังก์ชันเทคโนโลยี multi-echo ซึ่งพัฒนาโดย Wuhan Hi-Cloud Technology Co.,Ltd.เครื่องสแกนเลเซอร์ความแม่นยำสูงแบบบูรณาการ POS ความแม่นยำสูง (GPS, IMU) และเซ็นเซอร์อื่น ๆ ได้รับการสนับสนุนโดยเทคโนโลยีการซิงโครไนซ์เวลาของสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวพร้อมกันสามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS ได้พร้อมกัน สร้าง DSM, DEM และ DOM อย่างรวดเร็ว และสร้างแบบจำลอง DLG และ 3D ผ่านชุดการประมวลผลข้อมูลและซอฟต์แวร์แอปพลิเคชันที่ครบถ้วน

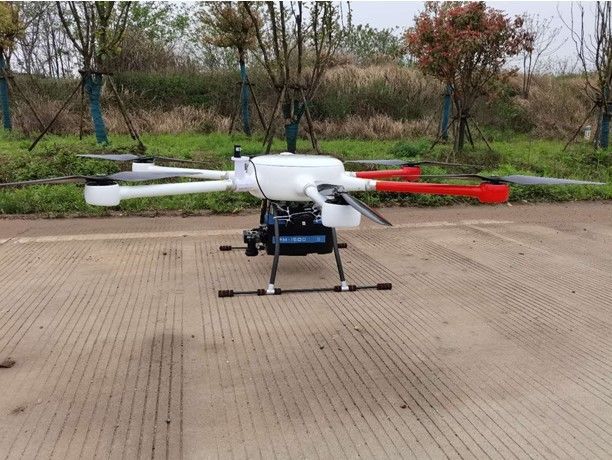

สามารถใช้กับ UAV หลายใบพัด, UAV ปีกคงที่ VTOL, เครื่องบินขนาดเล็ก และเฮลิคอปเตอร์ เพื่อรับข้อมูลบนคลาวด์ที่มีจุดเลเซอร์ที่มีความแม่นยำสูงและมีความหนาแน่นสูงบนพื้นดินบนแพลตฟอร์มเคลื่อนที่ที่บินได้เร็วมีการใช้กันอย่างแพร่หลายในการทำแผนที่ระดับการสำรวจ, การสร้างแบบจำลอง 3 มิติแบบดิจิทัล, การสำรวจภูมิประเทศและการทำแผนที่, การสำรวจพื้นที่, การสำรวจการจราจร, การตรวจสอบสายไฟ, การสำรวจป่าไม้, การตรวจสอบภัยพิบัติและสาขาอื่น ๆ

ข้อมูลจำเพาะของ PM-1500

คุณสมบัติของ PM-1500

1. ความแม่นยำสูง:ความแม่นยำที่หลากหลายของระบบการทำแผนที่ PM-1500 UAV สามารถเข้าถึง 5mm@50m และความแม่นยำที่ครอบคลุมของระบบนั้นดีกว่า 5 ซม. ซึ่งตรงตามสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ

2. ระยะไกล: ช่วง maxmum สามารถเข้าถึง 1500m@60%ระยะทางไกลเป็นพิเศษช่วยให้มั่นใจได้ถึงความปลอดภัยในการใช้งานในสภาพแวดล้อมที่มีความผันผวนของภูมิประเทศขนาดใหญ่ และทำให้ระบบสามารถบรรทุกแพลตฟอร์มการบินด้วยระดับความสูงของเที่ยวบินที่สูงขึ้นและความเร็วที่เร็วขึ้น ตั้งสายพานการบินที่กว้างขึ้น และรวบรวมข้อมูลจุดคลาวด์มากขึ้นในเวลาเดียวกัน

3. ความถี่สูง: ความถี่สามารถเข้าถึงได้ถึง2 ล้านคะแนนต่อวินาทีความถี่สูงนี้ทำให้ข้อมูล point cloud ละเอียดยิ่งขึ้นและสามารถสะท้อนถึงธรณีสัณฐานของพื้นที่สำรวจได้อย่างแท้จริงมากกว่าการปรับพิกัดของวัตถุภาคพื้นดินนอกจากนี้ อุปกรณ์ LiDAR ความถี่สูงสามารถติดตั้ง UAV ได้ด้วยความเร็วในการบินที่เร็วขึ้น ซึ่งสามารถปรับปรุงประสิทธิภาพการทำงานได้

4. Multi echo: ระบบการทำแผนที่ PM-1500 UAV สามารถรับสัญญาณสะท้อนได้สูงสุด 4 สัญญาณเซ็นเซอร์สแกนด้วยเลเซอร์ในระบบจะปล่อยคลื่นเลเซอร์เพื่อเจาะช่องว่างพืชและไปถึงพื้นดิน เพื่อให้ได้ข้อมูลภูมิประเทศภายใต้พืชพันธุ์

5. การบูรณาการ: รวมเซ็นเซอร์ต่างๆ เช่น เครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศ เป็นต้น เหมาะสำหรับหลายแพลตฟอร์ม เช่น UAV ปีกคงที่ VTOL, UAV โรเตอร์หลายตัว และเฮลิคอปเตอร์

6. น้ำหนักเบา: น้ำหนักโดยรวมของระบบน้อยกว่า 4.4 กก. บุคคลสามารถบรรทุกได้ง่าย ไม่ว่าจะโดยเครื่องบินหรือรถไฟความเร็วสูง

7. คุ้มค่า: ระบบการทำแผนที่ PM-1500 UAV ได้รับการพัฒนาอย่างอิสระโดย Hi-Cloudมีลักษณะเฉพาะช่วงระยะไกล ความถี่จุดสูง ความแม่นยำสูง ประสิทธิภาพโดยรวมที่เสถียร ราคายุติธรรมและใจกว้าง และคุ้มราคาสุดๆ

โครงการปฏิบัติโดย PM-1500

การตรวจสอบสายส่งไฟฟ้ากระแสตรง 500kV

ภาพรวมของโครงการ: สายที่ตรวจสอบของโครงการคือส่วนของสายส่งไฟฟ้ากระแสตรง 500kV รวมถึงเสาฐาน 3 เสาและช่วง 2 ช่วง โดยมีความยาวรวมประมาณ 0.8 กม. สายส่งในส่วนนี้ใช้ไฟฟ้า โดยมีภูมิประเทศเป็นลูกคลื่น พื้นที่ปลูกพืชพรรณ อุดมสมบูรณ์ ประเภทของธรณีสัณฐาน ทัศนวิสัยที่ดีระหว่างหอคอย และถนนที่สามารถไปถึงด้านล่างหอคอยได้

ข้อกำหนดของโครงการ: การวิเคราะห์สถานะจุดอันตราย/การวิเคราะห์การทำนายจุดอันตราย/การวิเคราะห์เชิงปริมาณสถานะองค์ประกอบ

วิธีแก้ไข: ระบบแผนที่ PM-1500 UAV ใช้สำหรับเก็บข้อมูลDSM/DEM จะถูกสร้างขึ้นอย่างรวดเร็วสำหรับการผลิตโมเดล DLG และ 3D

ผลลัพธ์:
