ระบบการทำแผนที่ UAV แบบหลายแพลตฟอร์ม 4.5 กก. ARS-1000L UAV Aerial Survey

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Hi-Cloud
ได้รับการรับรอง:	ISO, others upon the requests
หมายเลขรุ่น:	ระบบการทำแผนที่ ARS-1000L UAV

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	negotiable
รายละเอียดการบรรจุ:	กรณีขนส่ง
เวลาการส่งมอบ:	10 วันทำการ
เงื่อนไขการชำระเงิน:	ที/ที
สามารถในการผลิต:	10 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

น้ำหนัก:	4.5กก.	พื้นที่จัดเก็บ:	1TB SSD
ช่วงสูงสุด:	1350m @ 60%	ความแม่นยำของช่วง:	15mm @150m
FoV (เลือกได้):	0 ~ 330 °พร้อมโหมดอากาศ 60 ° ~ 90 °	ความละเอียดเชิงมุม:	0.001°
อุณหภูมิในการทำงาน:	-10℃~+40℃	สภาพแวดล้อมการจัดเก็บ:	-20℃~+50℃; -20℃~+50℃; Humidity < 85% ความชื้น < 85%
เน้น:	ระบบการทำแผนที่ภูมิประเทศ UAV , ระบบการทำแผนที่ UAV ทางอากาศ , การสำรวจทางอากาศ UAV 4.5 กก

ความปลอดภัยสูงช่วง 4.5 กก. 1350m@60% ระบบการทำแผนที่ UAV หลายแพลตฟอร์ม ARS-1000L พร้อมความแม่นยำ 15mm@150m

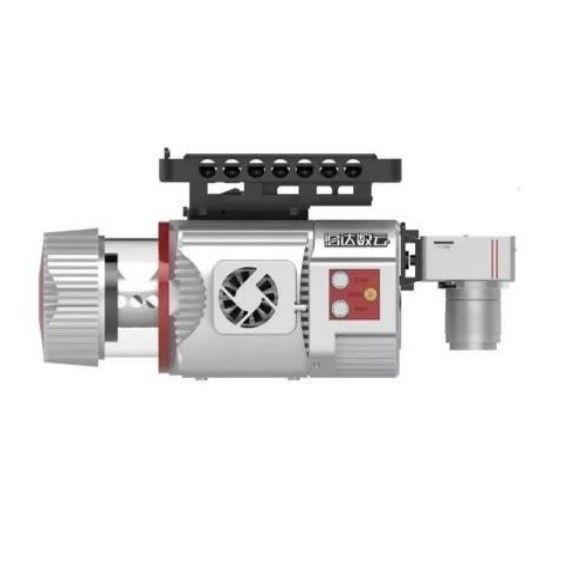

บนพื้นฐาน Riegl LiDAR ระบบ UAV การทำแผนที่ ARS-1000L ได้รับการพัฒนาและสร้างโดย Hi-Cloudเป็นระบบบูรณาการระดับสูงที่มีโมดูลเลเซอร์ความแม่นยำสูง กล้องความละเอียดสูง GPS ระบบนำทางเฉื่อย MEMS และหน่วยควบคุมการจัดเก็บด้วยข้อได้เปรียบของประสิทธิภาพที่แข็งแกร่ง ปริมาณแสง การติดตั้งที่สะดวกและการใช้งานที่ง่าย ได้รับการยอมรับจากผู้ใช้ส่วนใหญ่และใช้กันอย่างแพร่หลายในการทำแผนที่ฉุกเฉิน การทำแผนที่ภูมิประเทศ การตรวจสอบสายไฟ การสำรวจทางหลวง การสำรวจแนวปะการังชายฝั่ง การขุดและปริมาณการบรรจุ การคำนวณ การสำรวจและการทำแผนที่ทางโบราณคดี และสาขาอื่นๆ

ข้อมูลจำเพาะของระบบ UAV การทำแผนที่ ระบบ ARS-1000L

1. ประสิทธิภาพของระบบ

ตัวบ่งชี้	พารามิเตอร์
ความแม่นยำแน่นอน	แนวนอน <5cm แนวตั้ง <5cm
น้ำหนัก	4.5กก.
พื้นที่จัดเก็บ	1TB SSD
แรงดันไฟฟ้าขาเข้า	20~30V
การใช้พลังงาน	<75W
อุณหภูมิในการทำงาน	-10℃~+40℃
สภาพแวดล้อมการจัดเก็บ	-20℃~+50℃ ความชื้น < 85%
คลาสเลเซอร์	ชั้น1 (ตาปลอดภัย)

2. เครื่องสแกนเลเซอร์

ตัวบ่งชี้	พารามิเตอร์
ช่วงการวัดสูงสุด	1350m @ 60%
ช่วงการวัดขั้นต่ำ	5m
ความแม่นยำของช่วง	15mm @150m
ความแม่นยำในการทำซ้ำ	10mm @150m
แม็กซ์ความถี่จุดที่มีประสิทธิภาพ	750000 คะแนน/วินาที
เลเซอร์เกียร์สำหรับการปรับ	6 ระดับ
จำนวนเสียงสะท้อนที่ได้รับสูงสุด	4~15
FoV(เลือกได้)	0 ~ 330 ° โหมดอากาศ 60 ° ~ 90 °
ความถี่ในการสแกน (เลือกได้)	10~200 สแกน/วินาที
ความละเอียดเชิงมุม	0.001°

3. ระบบ POS

ตัวบ่งชี้	พารามิเตอร์
ความแม่นยำของตำแหน่ง(หลังการประมวลผล)	แนวนอน 0.01m ระดับความสูง 0.02m
ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล)	หัวเรื่อง 0.010° ทางลาด/ม้วน 0.05°

4. ระบบกล้อง

ตัวบ่งชี้	พารามิเตอร์
ความละเอียดของกล้อง	≥42.4MP
น้ำหนักกล้อง	<500g

คุณสมบัติของ UAV การทำแผนที่ ระบบ ARS-1000L

1. ระบบได้รวมเอาเครื่องสแกนเลเซอร์ 3 มิติ โมดูล POS และพัดลมเข้ากับสถาปัตยกรรมฮาร์ดแวร์ ซึ่งไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพโดยรวมและความเสถียรของระบบ แต่ยังบีบอัดระดับเสียงให้สุด และน้ำหนักโดยรวมน้อยกว่า 4.5 กก. .

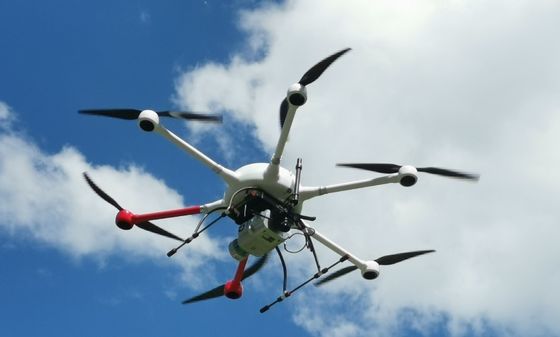

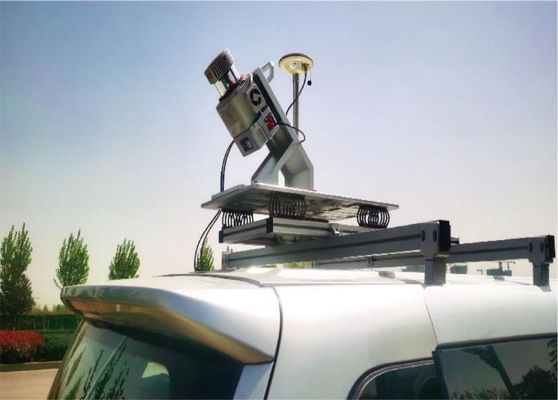

2. ปริมาณและน้ำหนักที่น้อยของระบบทำให้สามารถบรรทุกได้ดีบนแพลตฟอร์มผู้ให้บริการต่างๆไม่เพียงแต่เหมาะสำหรับ UAV แบบหลายใบพัดหลักและ UAV แบบปีกคงที่ VTOL เท่านั้น แต่ยังสามารถติดตั้งบนแพลตฟอร์มยานพาหนะและกระเป๋าเป้สะพายหลังเพื่อการใช้งานได้อีกด้วยไม่ว่าจะอยู่ในโหมดบินในอากาศ รถยนต์ หรือเป้ ระบบจะติดตั้งเฟิร์มแวร์การติดตั้งที่สอดคล้องกันเพื่อให้ตรงกับการติดตั้งและปรับใช้อย่างรวดเร็วบนไซต์การทำงาน

3. ทั้งระบบใช้การออกแบบโครงสร้างการเลื่อนที่รวดเร็ว และไม่มีช่องว่างระหว่างชั้นวางและระบบ ซึ่งทำให้มั่นใจเสถียรภาพและความน่าเชื่อถือของอุปกรณ์ไม่จำเป็นต้องใช้สกรูระหว่างการติดตั้ง ซึ่งช่วยเพิ่มเวลาการใช้งานในสถานที่นอกจากนี้ ระบบยังมีปลอกป้องกันการชนกันน้ำหนักเบาที่เป็นเอกสิทธิ์เฉพาะของตนเอง เพื่อให้การป้องกันทางกายภาพบางอย่างสำหรับอุปกรณ์ และลดความเสียหายที่ไม่จำเป็นต่ออุปกรณ์ในสภาพแวดล้อมที่รุนแรงและเหตุฉุกเฉินบางอย่างนอกจากนี้ โมดูลป้องกันการสูญเสียยังเป็นทางเลือกอีกด้วยหลังจากสูญเสีย UAV แล้ว ยังสามารถค้นหาตำแหน่งอุปกรณ์เพื่ออำนวยความสะดวกในการค้นหาอุปกรณ์ได้อีกด้วย

4. ช่วงสูงสุดของระบบ LiDAR คือ 1350m และระบบสามารถทำงานได้ตามปกติแม้ในสภาพแวดล้อมที่มีภูมิประเทศขนาดใหญ่การวัดระยะไกลยังสามารถปรับปรุงประสิทธิภาพการได้มาของอุปกรณ์และรวบรวมข้อมูล point cloud มากขึ้นในเวลาเดียวกัน

5. ความถี่การปล่อยเลเซอร์ของระบบคือ 750000 จุดต่อวินาทีความถี่ของจุดที่สูงกว่าหมายความว่าสามารถสะท้อนธรณีสัณฐานในพื้นที่สำรวจได้ดีขึ้น และรับข้อมูลคลาวด์ที่มีจุดละเอียดมากขึ้นนอกจากนี้ อุปกรณ์ LiDAR ความถี่สูงสามารถติดตั้ง UAV ได้ด้วยความเร็วในการล่องเรือที่เร็วขึ้นในเวลาเดียวกัน สามารถรับข้อมูลเพิ่มเติม ซึ่งช่วยปรับปรุงประสิทธิภาพการเก็บข้อมูล

6. ความแม่นยำแน่นอนของระบบนั้นดีกว่า 5 ซม. ซึ่งตรงกับความต้องการของสถานการณ์การใช้งานส่วนใหญ่ภายใต้ช่วงการวัด 150 ม. ความแม่นยำในช่วงนั้นดีกว่า 15 มม.

โครงการใช้งานจริงของระบบ UAV การทำแผนที่ ARS-1000L

สำรวจฟาร์มกังหันลมในพื้นที่ภูเขา

ภาพรวม

พื้นที่สำรวจส่วนใหญ่เป็นภูมิประเทศที่เป็นภูเขาระดับความสูงเฉลี่ยในพื้นที่สำรวจฟาร์มกังหันลมอยู่ในระดับสูง และระดับความสูงลดลงในบางพื้นที่ของพื้นที่วัดมากกว่า 300 เมตรฟาร์มกังหันลมทั้งหมดครอบคลุมพื้นที่ประมาณ 12 ตารางกิโลเมตรพืชพรรณเป็นป่าดิบแล้งกึ่งเขตร้อน มีพันธุ์ไม้ครอบคลุมมากและมีหลายประเภท

ความยากลำบาก

ภูมิประเทศของพื้นที่สำรวจมีความซับซ้อน ความสูงต่างกันมาก การจราจรไม่สะดวก สภาพอากาศเลวร้ายในพื้นที่สำรวจมีกังหันลมหลายตัวที่มีความสูงกว่า 100 เมตร ทำให้ออกแบบเส้นทางได้ยากแนวสายตาถูกปิดกั้นอย่างจริงจัง และเป็นการยากที่จะหาจุดบินขึ้น

สารละลาย

โปรเจ็กต์นี้ใช้ระบบการวัดด้วยเลเซอร์ในอากาศ ARS-1000Lในพื้นที่สำรวจทั้งหมดเลือกจุดบินขึ้นและลงจอดสามจุด รวมเป็นเจ็ดการก่อกวน
