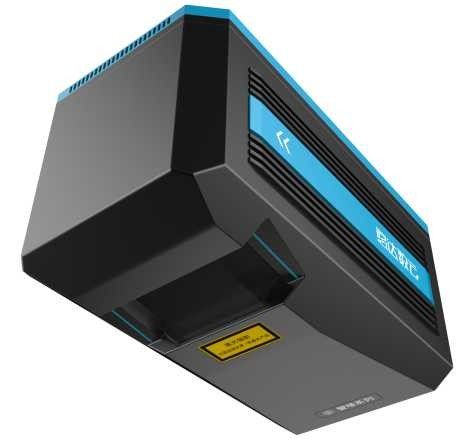

ระบบ UAV LiDAR ความถี่สูงน้ำหนักเบา PM-1500 100-2000Khz

ความถี่สูง 2 ล้านจุด/วินาที ความแม่นยำสูง 5 มม. @ 50 ม. น้ำหนักเบา 4.4 กก. ระบบ UAV LiDAR PM-1500 พร้อมระยะ 1500 ม.

ระบบ PM-1500 UAV LiDAR ที่อิงจากเฟรมเวิร์กเทคโนโลยีหลักเจเนอเรชันใหม่ คือ LiDAR ทางอากาศภายในประเทศที่เพิ่งเปิดตัวใหม่ โดยมีความถี่จุดสูง ความถี่ของสายสูง ความแม่นยำสูง และมีการบูรณาการสูงส่วนประกอบหลักของเครื่องสแกนเลเซอร์พร้อมเทคโนโลยีมัลติเอคโค่ได้รับการพัฒนาอย่างอิสระโดย Wuhan Hi-Cloud Technology Co.,Ltd.ทั้งระบบรวมโมดูลต่างๆ เช่น โมดูลนำทางเฉื่อยที่มีความแม่นยำสูงและกล้องสำรวจทางอากาศด้วยโครงสร้างที่ปรับให้เหมาะสมที่สุดนวัตกรรม น้ำหนักของระบบ PM-1500 UAV LiDAR มีเพียง 4.4 กก.PM-1500 สามารถติดตั้งบนสายการบินต่างๆ เช่น multi rotor UAV, VTOL fixed wing UAV, เครื่องบินขนาดเล็ก และเฮลิคอปเตอร์

รองรับโดยเทคโนโลยีการซิงโครไนซ์เวลาของสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระและเทคโนโลยีการรวมเซ็นเซอร์หลายตัวแบบซิงโครไนซ์สามารถรับข้อมูล 3D เลเซอร์ point cloud และข้อมูล POS แบบซิงโครนัสสร้าง DSM, DEM และ DOM ได้อย่างรวดเร็วและผลิตโมเดล DLG และ 3D ผ่านชุดข้อมูลที่สมบูรณ์ ซอฟต์แวร์ประมวลผลและแอพพลิเคชั่น

มีการใช้กันอย่างแพร่หลายในด้านต่างๆ เช่น การสำรวจและการทำแผนที่ขั้นพื้นฐาน การสร้างแบบจำลอง 3 มิติแบบดิจิทัล การสำรวจภูมิประเทศและการทำแผนที่ การสำรวจพื้นที่ การสำรวจการจราจร การตรวจสอบสายไฟ การสำรวจป่าไม้ การตรวจสอบภัยพิบัติ และอื่นๆ

ข้อมูลจำเพาะของ PM-1500

คุณสมบัติของ PM-1500

• ระยะไกล: 1500m@60% การสะท้อนแสงช่วงระยะไกลพิเศษช่วยให้ระบบสามารถบรรทุกแพลตฟอร์มการบินด้วยระดับความสูงของเที่ยวบินที่สูงขึ้นและความเร็วที่เร็วขึ้น ตั้งค่าสายพานการบินที่กว้างขึ้น และรวบรวมข้อมูล point cloud มากขึ้นในเวลาเดียวกัน ซึ่งช่วยปรับปรุงประสิทธิภาพการรับ point cloud ได้อย่างมาก
• ความแม่นยำระดับสูง: ความแม่นยำของช่วง = 5mm@50m, ความแม่นยำของระบบ< 5 ซม.ความแม่นยำสามารถตอบสนองสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ
• ความถี่สูง: สูงถึง 2 ล้านจุดต่อวินาทีข้อมูลจุดบนคลาวด์มีความละเอียดมากขึ้นและสามารถสะท้อนถึงภูมิประเทศของพื้นที่สำรวจได้อย่างแท้จริง
• การบูรณาการ: โครงสร้างโดยรวมของระบบ PM-1500 UAV LiDAR ได้รับการปรับปรุงอย่างสร้างสรรค์รวมเซ็นเซอร์ต่างๆ เช่น เครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศ เป็นต้น

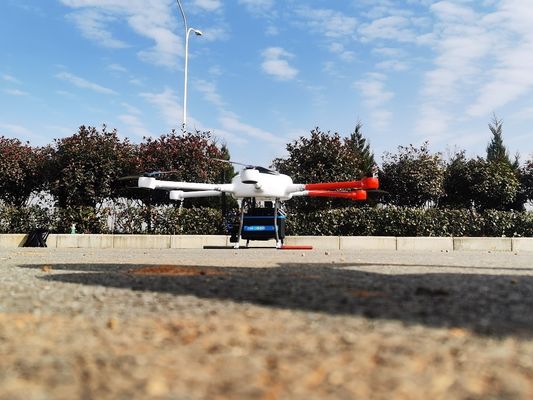

• น้ำหนักเบา: 4.4กก.บุคคลสามารถพกพาได้ง่ายเหมาะสำหรับหลายแพลตฟอร์มเช่น VTOL ปีกคงที่ UAV, หลายใบพัด UAV และเฮลิคอปเตอร์
• หลายเสียงสะท้อน: 4 ครั้งสะท้อนระบบ PM-1500 UAV LiDAR ใช้เทคโนโลยีเสียงสะท้อนหลายตัวเซ็นเซอร์สแกนด้วยเลเซอร์ในระบบจะปล่อยคลื่นเลเซอร์เพื่อเจาะช่องว่างพืชและไปถึงพื้นดิน เพื่อให้ได้ข้อมูลภูมิประเทศภายใต้พืชพันธุ์
• ประหยัดค่าใช้จ่าย: ระบบเรือธง UAV LiDAR ที่มีความแม่นยำสูงซึ่งพัฒนาโดย Hi-Cloud อย่างอิสระมันค่อนข้างคุ้มค่าและให้ประสิทธิภาพที่มั่นคง

โครงการสมัคร PM-1500

1. โครงการแบบจำลองเมือง 3 มิติ: รับความสูงของอาคารผ่านแบบจำลอง 3 มิติ รับข้อมูลอาคารผ่านภาพถ่ายเฉียงและภาพถ่ายพื้นดิน แล้วสร้างฐานข้อมูลข้อมูลอาคาร

2. โครงการทำแผนที่ภูมิประเทศ:

• ความต้องการความหนาแน่นของจุดดีกว่า 16pt/m²;
• ข้อกำหนดด้านความแม่นยำในแนวนอน/แนวตั้ง: ≤5ซม. ตรงตามข้อกำหนดในการสำรวจภูมิประเทศและการทำแผนที่ 1:500

3. การตรวจสอบโครงการสายส่งไฟฟ้ากระแสตรง 500kV: สายที่ตรวจสอบของโครงการคือส่วนของสายส่งไฟฟ้ากระแสตรง 500kV รวมถึงเสาฐาน 3 เสาและช่วง 2 ช่วงโดยมีความยาวรวมประมาณ 0.8 กม.
