Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 ระบบ UAV LiDAR ความแม่นยำสูง |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| แอปพลิเคชัน: | สำรวจและออกแบบถนน | PRR: | 100-2000kHz |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40℃~60℃ | หลาย Echo: | 4 ครั้ง |
| พิสัย: | 1500m@60% | ความแม่นยำ: | 5mm@50m |
| เน้น: | ระบบ UAV LiDAR 2000kHz,ระบบ UAV LiDAR 5mm@50m,การสำรวจถนน LiDAR 5mm@50m |
||
ความแม่นยำสูง 4.4 กก. 5 มม. @ 50 ม. ระยะไกล 1500 ม. ความถี่สูง 2000kHz PM-1500 UAV LiDAR ระบบสำหรับการสำรวจและออกแบบถนน
อุตสาหกรรมการขนส่งเป็นอุตสาหกรรมพื้นฐานเพื่อส่งเสริมการพัฒนาเศรษฐกิจของประเทศมีบทบาทสำคัญในการผลิตและชีวิตประจำวันการจัดหาและปรับปรุงข้อมูลถนนอย่างถูกต้องและมีประสิทธิภาพมีความสำคัญอย่างยิ่งในการเร่งการก่อสร้างโครงสร้างพื้นฐานด้านคมนาคมขนส่งตั้งแต่การวางแผนแบบแผนเบื้องต้นไปจนถึงการออกแบบแบบก่อสร้างขั้นสุดท้าย ระดับความแม่นยำและขนาดของผลการสำรวจที่จำเป็นในแต่ละขั้นตอนของการสำรวจทางหลวงจะแตกต่างกันดังนั้นวิธีการรับและใช้ข้อมูลขนาดใหญ่ที่มีความแม่นยำสูงและหลากหลายอย่างมีประสิทธิภาพจึงเป็นเป้าหมายของการสำรวจทางหลวงเมื่อเทียบกับวิธีการวัดอื่นๆ เทคโนโลยี LiDAR (Light Detection and Ranging, LiDAR) ในอากาศเป็นเทคโนโลยีที่สามารถรับข้อมูลเชิงพื้นที่ได้อย่างต่อเนื่อง อัตโนมัติ รวดเร็ว และมีประสิทธิภาพด้วยความละเอียดทางเวลาและเชิงพื้นที่สูงในขณะเดียวกันก็เหมาะสำหรับพื้นที่ป่าไม้และพื้นที่ภูเขาซึ่งช่วยปรับปรุงประสิทธิภาพการสำรวจทางหลวงได้เป็นอย่างดี

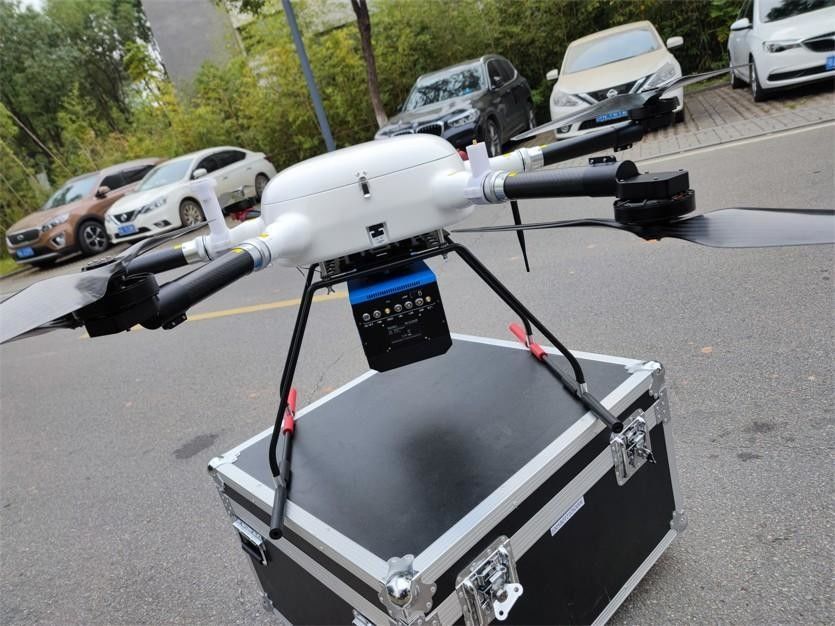

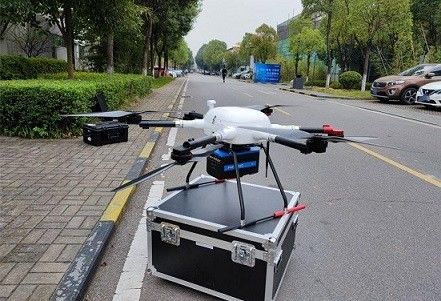

PM-1500 ระบบ LiDAR ในอากาศที่ติดตั้งบน UAV แบบหลายใบพัด L150 หรือ Fenghu VTOL UAV สามารถสแกนพื้นที่ขนาดใหญ่ของแนวถนนที่จะตั้งอยู่ จากนั้นรับข้อมูลจุดเลเซอร์ 3 มิติบนคลาวด์ของพื้นที่สามารถรับผลิตภัณฑ์ข้อมูลที่หลากหลาย เช่น แผนที่ภูมิประเทศของพื้นที่สำรวจ แบบจำลองภาคพื้นดินดิจิทัล แผนที่ส่วนแนวตั้งและแนวนอน ผ่านการแยกข้อมูล การกรอง และการดำเนินการอื่นๆ บนข้อมูลจุดบนคลาวด์ เพื่อให้ได้แผนที่ภูมิประเทศและข้อมูลพื้นฐานอื่นๆ สำหรับถนน สำรวจและออกแบบ
คุณสมบัติ
1. หลายแพลตฟอร์มเช่น VTOL ปีกคงที่ UAV/ multi-rotor UAV/เฮลิคอปเตอร์
2. 2M จุด/s ความถี่สูง,ปลดล็อกสถานการณ์การใช้งานเพิ่มเติม
3. ระยะไกล 1500m,75° FoV มีประสิทธิภาพมากขึ้นสำหรับงาน
4. ความแม่นยำ 5mm@50m สามารถตอบสนองสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ
5.รองรับเสียงสะท้อน 4 ครั้ง, NSeedback ภูมิประเทศที่แท้จริง
6. ระบบที่เชื่อถือได้ บูรณาการสูงและปรับให้เหมาะสมอย่างสร้างสรรค์
พารามิเตอร์
| เลเซอร์สแกนเนอร์ | เวฟแบนด์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000kHz | |
| ความแม่นยำของช่วง | 5mm@50m | |
| ความละเอียดเชิงมุม | 0.001° | |
| แม็กซ์พิสัย | 1500m@60% | |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที | |
| FoV | 75° | |
| กล้อง | ความละเอียดของกล้อง | 42.4MP |
| ความยาวโฟกัส | 28mm | |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m |
| ระดับความสูง 0.02m | ||
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.009° | |
| ทางลาด/ม้วน 0.05° | ||
| ประสิทธิภาพของระบบ | มิติ | 293×165×164mm |
| ความแม่นยำแน่นอน | แนวนอน <5cm | |
| แนวตั้ง <5cm | ||
| น้ำหนัก | 4.4กก. | |
| หลาย Echo | 4 ครั้ง | |
| อุณหภูมิและความชื้น | การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85% | |
| การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85% |
