Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 ระบบ LiDAR ที่มีความแม่นยำสูงในอากาศ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| แอปพลิเคชัน: | สำรวจและออกแบบทางหลวง | FoV: | 75° |
|---|---|---|---|
| ความแม่นยำของช่วง: | 5mm@50m | Max. แม็กซ์ พิสัย พิสัย: | 1500m |
| ความละเอียดเชิงมุม: | 0.001° | ความละเอียดของกล้อง: | 42.4MP |
| เน้น: | ระบบตรวจจับ LiDAR ในอากาศ,ระบบตรวจจับ LiDAR 1500 ม.,การสแกนด้วยเลเซอร์ทางอากาศช่วง 1500 ม |
||
5mm@50m ความแม่นยำสูง 1500m ระยะไกล 40-400 scans/s ความเร็ว PM-1500 ทางอากาศ LiDAR ระบบ สำหรับการสำรวจและออกแบบทางหลวง
การออกแบบทางหลวงต้องการข้อมูลที่มีความแม่นยำสูงเป็นพื้นฐาน ในขณะที่พื้นที่ภูเขาโดยทั่วไปมีภูมิประเทศที่ซับซ้อนและพืชพันธุ์หนาแน่นการใช้วิธีการแบบเดิม เช่น การสำรวจด้วยตนเองและการวัดภาพถ่ายทางอากาศ ไม่เพียงแต่จะมีการทำงานที่ซับซ้อนและยากลำบากและระยะเวลาการก่อสร้างที่ยาวนานเท่านั้น แต่ยังไม่สามารถรับแผนที่ภูมิประเทศที่มีความแม่นยำสูงและแบบจำลองภาคพื้นดินดิจิทัลที่ตรงตามข้อกำหนดการออกแบบเทคโนโลยี ทางอากาศ LiDAR เป็นวิธีการทางเทคนิคขั้นสูงในการรับข้อมูลข้อมูลเชิงพื้นที่สามมิติสามารถเจาะข้อมูลพืชพรรณได้ดีขึ้นเพื่อให้ได้ข้อมูลพื้นผิว ซึ่งทำให้เกิดความก้าวหน้าครั้งใหม่ในด้านวิธีการและประสิทธิภาพของการสำรวจและออกแบบทางหลวงในพื้นที่ภูเขา

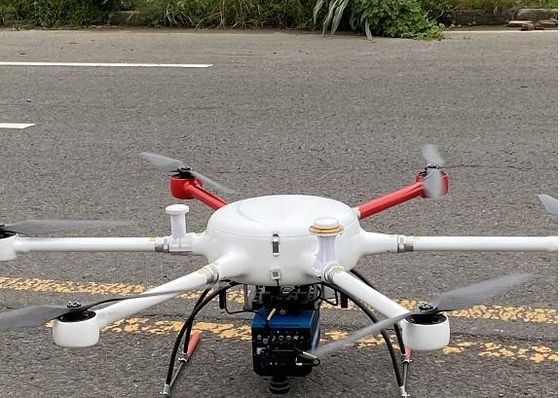

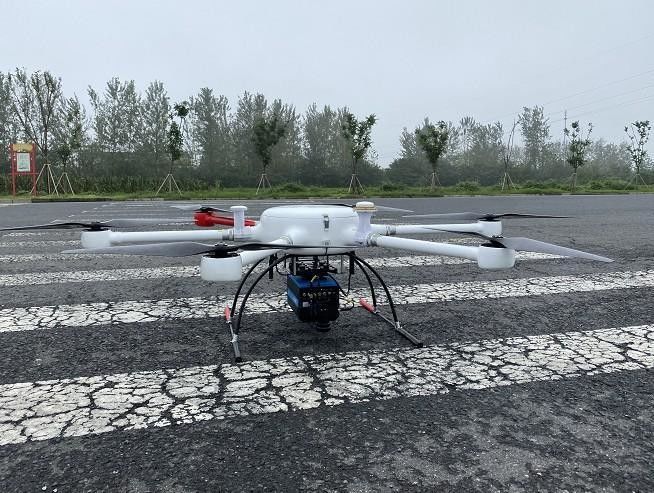

ระบบ LiDAR PM-1500 ในอากาศที่ติดตั้งบน Fenghu VTOL UAV หรือ L150 multi-rotor UAV สามารถนำไปใช้กับการสำรวจและออกแบบทางหลวงได้อย่างมีประสิทธิภาพตามซอฟต์แวร์การวางแผนปฏิบัติการที่ติดตั้งระบบ LiDAR ของ PM-1500 ในอากาศ มีการวางแผนเส้นทางการเก็บข้อมูลและพารามิเตอร์ในพื้นที่สำรวจ และระบบสามารถดำเนินการเก็บข้อมูลอัจฉริยะได้ด้วยการประมวลผลข้อมูลล่วงหน้าบนคลาวด์แบบจุดและการจัดประเภทพอยต์คลาวด์ ทำให้ง่ายต่อการผลิตผลิตภัณฑ์ดิจิทัลที่จำเป็นสำหรับการออกแบบทางหลวง เช่น DTM, DOM และ DLG
พารามิเตอร์
|
รายการ |
ตัวชี้วัด | พารามิเตอร์ |
| เลเซอร์สแกนเนอร์ | เวฟแบนด์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000kHz | |
| ช่วงการวัดสูงสุด | 1000m@20% การสะท้อนแสง | |
| 1500m@60% การสะท้อนแสง | ||
| ความแม่นยำของช่วง | 5mm@50m | |
| FoV | 75° | |
| ความละเอียดเชิงมุม | 0.001° | |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที | |
| กล้อง | ความละเอียดของกล้อง | 42.4MP |
| ความยาวโฟกัส | 28mm | |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m |
| ระดับความสูง 0.02m | ||
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.009° | |
| ทางลาด/ม้วน 0.05° | ||
| ประสิทธิภาพของระบบ | มิติ | 293×165×164mm |
| ความแม่นยำแน่นอน | แนวนอน <5cm | |
| แนวตั้ง <5cm | ||
| น้ำหนัก | 4.4กก. | |
| หลาย Echo | 4 ครั้ง | |
| อุณหภูมิและความชื้น | การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85% | |
| การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85% |
