Hi-Cloud ผู้นำเทคโนโลยีการสแกนด้วยเลเซอร์ 3 มิติ
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hi-Cloud |
| ได้รับการรับรอง: | ISO, others upon the requests |
| หมายเลขรุ่น: | PM-1500 ระบบ LiDAR ทางอากาศระยะไกล |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีขนส่ง |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 15 ชุด/เดือน |
| แอปพลิเคชัน: | การตรวจสอบการตกตะกอนของโซนชายฝั่ง | FoV: | 75° |
|---|---|---|---|
| Max. แม็กซ์ พิสัย พิสัย: | 1500m | ความแม่นยำ: | 5mm@50m |
| PRR: | 100-2000kHz | ความเร็วในการสแกน: | 40-400 สแกน/วินาที |
| เน้น: | การตรวจสอบเครื่องสแกนเนอร์ LiDAR ทางอากาศ,เครื่องสแกนเนอร์ LiDAR ทางอากาศ 1500 เมตร,ระบบการทำแผนที่ LiDAR 1500 เมตร |
||
ความแม่นยำ FoV 75 ° 5 มม. ที่ช่วง 50 ม. 1500 ม. PM-1500 2000kHz ระบบ LiDAR ทางอากาศสำหรับการตรวจสอบการตกตะกอนในโซนชายฝั่ง
โซนชายฝั่งเป็นพื้นที่พิเศษของการปฏิสัมพันธ์ทางบกภายใต้เบื้องหลังของการเพิ่มขึ้นของระดับน้ำทะเลทั่วโลก ภัยพิบัติจากการกัดเซาะชายฝั่งได้คุกคามการอยู่รอดและสภาพแวดล้อมการดำรงชีวิตของเขตชายฝั่งอย่างจริงจังบริเวณชายฝั่งทะเลอุดมไปด้วยพลังงานน้ำขึ้นน้ำลง พลังงานคลื่น พลังงานลม และทรัพยากรพลังงานอื่นๆในเวลาเดียวกัน ยังมีภัยธรรมชาติอย่างกะทันหัน เช่น คลื่นพายุและพายุไต้ฝุ่น ตลอดจนภัยพิบัติที่เกิดขึ้นอย่างช้าๆ เช่น การกัดเซาะชายฝั่ง การบุกรุกของน้ำทะเล การทรุดตัวของแผ่นดิน การขึ้นของผิวน้ำทะเล การตกตะกอนในปากแม่น้ำและท่าเรือเนื่องจากความไม่แน่นอน ความฉับพลัน และความรุนแรงของสภาพแวดล้อมโดยรอบของเขตชายฝั่งทะเล จึงเป็นเรื่องยากมากที่จะใช้วิธีการแบบเดิมในการตรวจสอบ โดยเฉพาะอย่างยิ่งการตรวจสอบการตกตะกอนขนาดใหญ่ของบริเวณชายฝั่งระบบ LiDAR ในอากาศสามารถรับข้อมูลภูมิประเทศขนาดใหญ่ได้อย่างมีประสิทธิภาพด้วยการเปรียบเทียบและวิเคราะห์ข้อมูลแบบหลายขั้นตอน ทำให้สามารถตรวจสอบการตกตะกอนชายฝั่งได้หลากหลาย

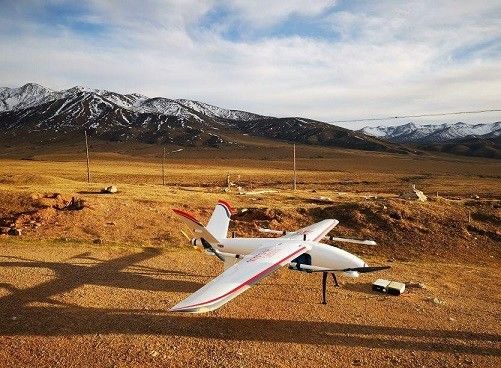

การใช้ Fenghu VTOL UAV เป็นผู้ให้บริการระบบ PM-1500 LiDAR ในอากาศสามารถรับข้อมูลเลเซอร์พอยต์คลาวด์ของเขตชายฝั่งทะเลเพื่อตรวจสอบในช่วงเวลาต่างๆผ่านการประมวลผลล่วงหน้าของ point cloud เช่น denoising และ thinning ข้อมูลภูมิประเทศแบบหลายช่วงเวลาของพื้นที่การตรวจสอบจะถูกสร้างขึ้นโดยการแก้ไขการเปรียบเทียบข้อมูลภูมิประเทศของเฟสต่างๆ สามารถวิเคราะห์และประเมินการตกตะกอนของบริเวณชายฝั่งที่หลากหลายได้อย่างเป็นกลาง
ข้อดี
1. โครงสร้างโดยรวมของระบบการวัดด้วยเลเซอร์ PM-1500 ในอากาศได้รับการปรับปรุงอย่างสร้างสรรค์รวมเซ็นเซอร์ต่างๆ เช่น เครื่องสแกนเลเซอร์, GPS, IMU และกล้องสำรวจทางอากาศ เป็นต้น

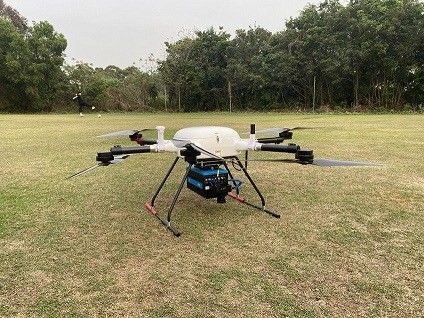

2. ระบบมีน้ำหนักเบาและติดตั้งง่ายเหมาะสำหรับหลายแพลตฟอร์มเช่น VTOL ปีกคงที่ UAV, หลายใบพัด UAV และเฮลิคอปเตอร์
3. ด้วยช่วงยาวพิเศษ 1500 ม. มันง่ายในการประมวลผลข้อมูลภูมิประเทศที่มีการตกสูงและสามารถปรับปรุงประสิทธิภาพการทำงานได้อย่างมาก
4. ความแม่นยำที่หลากหลายของระบบ LiDAR ที่ลอยในอากาศ PM-1500 สามารถเข้าถึง 5mm@50m และความแม่นยำที่ครอบคลุมของระบบดีกว่า 5 ซม. ตอบสนองสถานการณ์การใช้งานที่มีความแม่นยำสูงต่างๆ
5. ด้วยความถี่สูง 2M จุด/วินาที ระบบมีความหนาแน่นของจุดสูงเป็นพิเศษ มีความสามารถในการทำงานที่ซับซ้อนและเหมาะสำหรับไฟฟ้า
พลังงาน/ป่าไม้/การสร้างแบบจำลองและสถานการณ์อื่นๆ
6. ใช้กับเทคโนโลยี multi-echo 4 เท่า เลเซอร์สามารถเจาะช่องว่างพืชพื้นผิว และป้อนกลับการกระจายภูมิประเทศจริง
พารามิเตอร์
|
รายการ |
ตัวชี้วัด | พารามิเตอร์ |
| เลเซอร์สแกนเนอร์ | เวฟแบนด์ | ใกล้อินฟราเรด (Class 1 ) |
| PRR | 100-2000kHz | |
| ช่วงการวัดสูงสุด | 1000m@20% | |
| 1500m@60% | ||
| ความแม่นยำของช่วง | 5mm@50m | |
| ความละเอียดเชิงมุม | 0.001° | |
| ความเร็วในการสแกน | 40-400 สแกน/วินาที | |
| FoV | 75° | |
| กล้อง | ความละเอียดของกล้อง | 42.4MP |
| ความยาวโฟกัส | 28mm | |
| ระบบ POS | ความแม่นยำของตำแหน่ง(หลังการประมวลผล) | แนวนอน 0.01m |
| ระดับความสูง 0.02m | ||
| ความแม่นยำในการปฐมนิเทศ(หลังการประมวลผล) | มุ่งหน้า 0.009° | |
| ทางลาด/ม้วน 0.05° | ||
| ประสิทธิภาพของระบบ | มิติ | 293×165×164mm |
| ความแม่นยำแน่นอน | แนวนอน <5cm | |
| แนวตั้ง <5cm | ||
| น้ำหนัก | 4.4กก. | |
| หลาย Echo | 4 ครั้ง | |
| อุณหภูมิและความชื้น | การทำงาน: -40 ℃ ~ 60 ℃, ความชื้น 85% | |
| การจัดเก็บ: -45 ℃ ~ 70 ℃, ความชื้น 85% |
